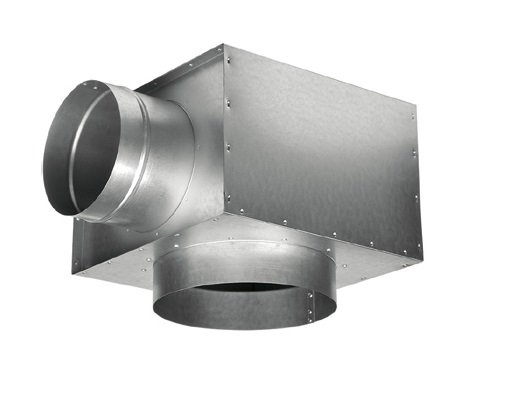

Skrzynka rozprężna SR-ANO / SR-DS
Producent: HAKOM
Kod produktu: SR-ANO / SR-DS
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.
Skrzynka rozprężna SR-ANO / SR-DS do montażu z anemostatami okrągłymi jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.
Zastosowanie:
- anemostaty okrągłe ANO z mocowaniem bocznym do sztucera skrzynki,
- anemostaty okrągłe DS z mocowaniem bocznym do sztucera skrzynki.
Wykonanie:
- z blachy cynkowanej,
- opcjonalnie lakier proszkowy wg palety RAL.
Regulacja:
- za pomocą zintegrowanej przepustnicy motylkowej na wlocie do anemostatu,
- za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.
Certyfikat:
- Deklaracja zgodności
- Atest higieniczny

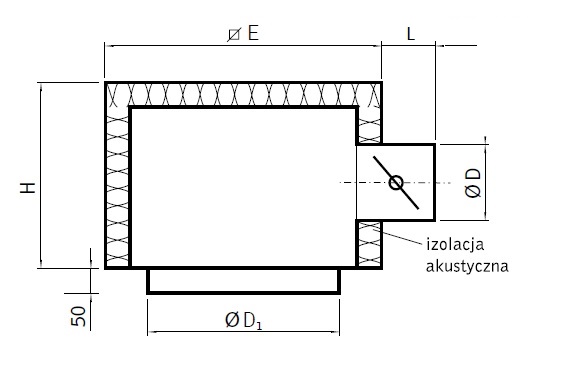

Dane techniczne
| Wielkość nawiewnika |
E [mm] | H [mm] | D [mm] | D1 [mm] | L [mm] |
| 150 | 350x350 | 200 | 158 | 226 | 50-130 |
| 200 | 400x400 | 200 | 198 | 276 | 50-130 |
| 250 | 450x450 | 250 | 247 | 326 | 50-130 |
| 300 | 500x500 | 300 | 313 | 399 | 50-130 |
| 350 | 550x550 | 300 | 353 | 445 | 50-130 |
Wersje wykonania
| Symbol | Wykonanie |
|---|---|
| SR-... | skrzynka rozprężna |
| SRP-... | skrzynka z przepustnicą na wlocie |
| SRIP-... | skrzynka z przepustnica na wlocie i izolacją termiczną (zewn) |
| SRI-... | skrzynka z izolacją termiczną (zewn) |
| SR-IBB-... | skrzynka z izolacją akustyczną (wewn) |
| SRP-IBB-... | skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn) |
| SRPI-IBB-... | skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SRI-IBB-... | skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SR-PRZ-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki |
| SR-PRW-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki |
