Skrzynka rozprężna SR-AWK-PK

Producent:
Kod produktu: SR-AWK-PK
szt
Zapytaj o produkt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.

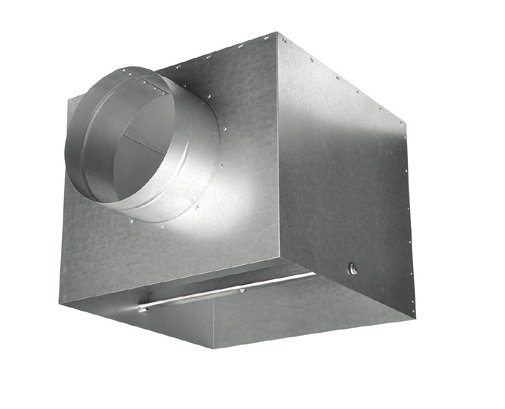

Skrzynka rozprężna SR-AWK-PK do montażu z nawiewnikami wirowymi jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.

Zastosowanie:

  • nawiewniki wirowe AWR-PK z mocowaniem centralnym za pomocą śruby
  • nawiewniki wirowe AWK-PK z mocowaniem centralnym za pomocą śruby

Wykonanie:

  • z blachy ocynkowanej
  • ze wspornikiem mocowania centralnego
  • opcjonalnie lakier proszkowy wg palety RAL

Regulacja:

  • regulacja przepływu powietrza za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.

Certyfikaty:

  • Deklaracja zgodności
  • Atest higieniczny

Dane techniczne

skrzynka_AWR-PK_rys_hakom


Wymiary dla nawiewników wirowych AWK-PK

Wielkość
nawiewnika
E [mm] H [mm] D [mm] L [mm] Połączenie
ze skrzynką
310x310 300x300 270 158 100 WMC
400x400 390x390 330 198 100 WMC
500x500 490x490 380 248 100 WMC
600x600 587x587 400 313 100 WMC
625x625 615x615 400 313 100 WMC
800x800 790x790 420 313 100 WMC

Wersje wykonania

Symbol Wykonanie
SR-... skrzynka rozprężna
SRP-... skrzynka z przepustnicą na wlocie
SRIP-... skrzynka z przepustnica na wlocie i izolacją termiczną (zewn)
SRI-... skrzynka z izolacją termiczną (zewn)
SR-IBB-... skrzynka z izolacją akustyczną (wewn)
SRP-IBB-... skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn)
SRPI-IBB-... skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SRI-IBB-... skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn)
SR-PRZ-... skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki
SR-PRW-... skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki
