Skrzynka rozprężna SR-AWR-2
Producent: HAKOM
Kod produktu: SR-AWR2
szt
Jesteś zainteresowany zakupami hurtowymi/instalatorskimi?
Skontaktuj się z naszym działem handlowym.
Skontaktuj się z naszym działem handlowym.

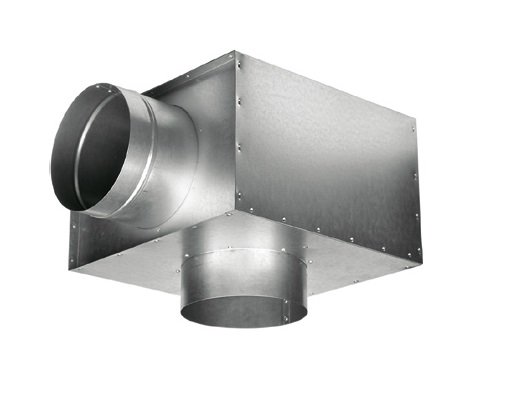

Skrzynka rozprężna SR-AWR-2 do montażu z nawiewnikami wirowymi z mocowaniem centralnym jako element przyłączeniowy i rozprężający powietrze. Zastosowanie w instalacjach nisko i średnio-ciśnieniowych.
Zastosowanie:
- nawiewniki wirowe AWK-2 z mocowaniem centralnym śrubą montazową.
Wykonanie:
- z blachy ocynkowanej
- opcjonalnie lakier proszkowy wg palety RAL.
Regulacja:
- za pomocą przepustnicy jednopłaszczyznowej na wlocie do skrzynki.
Certyfikat:
- Deklaracja zgodności
- Atest higieniczny

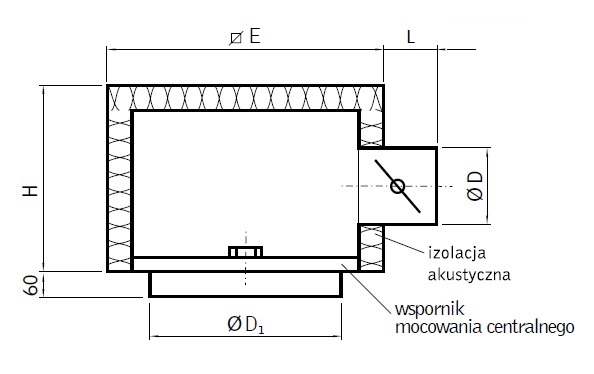

Dane techniczne
| Wielkość nawiewnika |
ExE [mm] | H [mm] | D [mm] | D1 [mm] | L [mm] |
| 125 | 285x285 | 200 | 123 | 125 | 50-130 |
| 160 | 320x320 | 200 | 158 | 160 | 50-130 |
| 200 | 360x360 | 300 | 198 | 200 | 50-130 |
| 250 | 410x410 | 300 | 247 | 250 | 50-130 |
| 315 | 475x475 | 400 | 313 | 315 | 50-130 |
| 400 | 560x560 | 500 | 313 | 400 | 50-130 |
Wersje wykonania
| Symbol | Wykonanie |
|---|---|
| SR-... | skrzynka rozprężna |
| SRP-... | skrzynka z przepustnicą na wlocie |
| SRIP-... | skrzynka z przepustnica na wlocie i izolacją termiczną (zewn) |
| SRI-... | skrzynka z izolacją termiczną (zewn) |
| SR-IBB-... | skrzynka z izolacją akustyczną (wewn) |
| SRP-IBB-... | skrzynka z przepustnicą na wlocie i izolacją akustyczną (wewn) |
| SRPI-IBB-... | skrzynka z przepustnicą na wolcie i izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SRI-IBB-... | skrzynka rozprężna z izolacją termiczną (zewn) i izolacja akustyczną (wewn) |
| SR-PRZ-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od zewnątrz skrzynki |
| SR-PRW-... | skrzynka rozprężna z przepustnicą perforowaną na wlocie od wewnątrz skrzynki |
