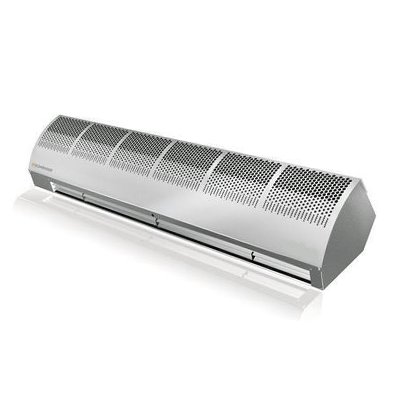

Kurtyna powietrzna zimna SONNIGER - GUARD to profesjonalna i estetyczna kurtyna powietrzna, której głównym zadaniem jest utrzymanie bariery ochronnej przy wejściu do obiektu. Kurtyna GUARD zabezpiecza wejście do budynku przed zimnym i ciepłym powietrzem, a także kurzem czy owadami. Zastosowanie kurtyny GUARD pozwala zminimalizować straty ciepła, co wpływa zarówno na koszty eksploatacji obiektu jak i komfort pracy. Linia kurtyn GUARD jest przeznaczona do obiektów, w których wysokość instalacji urządzeń nie przekracza 3,5 m
Zalety kurtyny powietrznej zimnej Sonniger GUARD:
- ochrona warunków klimatycznych w pomieszczeniu
- niższe koszty ogrzewania lub chłodzenia
- ułatwiony dostęp Klientów do obiektu
- większy komfort pracy personelu
Dane techniczne
KURTYNY WODNE | KURTYNY ELEKTRYCZNE | KURTYNY ZIMNE | ||||||||
Parametry techniczne | GUARD 100 W | GUARD 150 W | GUARD 200 W | GUARD 100 E | GUARD 150 E | GUARD 200 E | GUARD 100 C | GUARD 150 C | GUARD 200 C | |
Długość kurtyny | m | 1 | 1,5 | 2 | 1 | 1,5 | 2 | 1 | 1,5 | 2 |
Maksymalna wysokość drzwi | m | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Sugerowany zakres mocy grzewczej |
kW 10-16 | 10-16 | 20-29 | 25-40 | 4-7 | 6,5-11 | 8,5-14 | - | - | - |
Maksymalny wydatek powietrza | m3/h | 2000 | 3600 | 4800 | 2000 | 3600 | 4800 | 2100 | 3700 | 5000 |
Średnica króćców | " | 1/2 | 1/2 | 1/2 | - | - | - | - | - | - |
Napięcie zasilania | V/Hz A | 230/50 1/4 |
230/50 1,8 |
230/50 2,4 |
230/50 1,4 |
230/50 1,8 |
230/50 2,4 |
230/50 1,4 |
230/50 1,8 |
230/50 2,4 |
Montaż
Montaż naścienny kurtyn powietrznych umożliwiają wsporniki montażowe, będące w zestawie. Istnieje możliwość montażu kurtyny śrubami, które nie są dostarczone w zestawie. W celu prawidłowej instalacji należy postępować zgodnie z poniższymi zasadami:

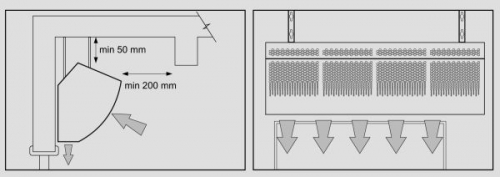

- należy zachować minimalne odległości (patrz rysunek)
- kurtyna powietrzna jest przeznaczona do instalacji poziomej.
- należy zachować minimum 200mm przed pokrywą wlotową w celu prawidłowej pracy urządzenia.
- montując kurtynę nad drzwiami należy ją zainstalować maksymalnie blisko otworu drzwiowego; wlotu i wylotu nie mogą blokować żadne przedmioty, tak by strumień powietrza mógł prawidłowo zabezpieczać drzwi lub otwór (patrz rysunek)
- należy zachować 5cm z każdej strony poza światło drzwi lub otworu, nad którymi została zamontowana
Kurtyna powietrzna GUARD może być z powodzeniem stosowana jako urządzenie grzewcze, wówczas należy zamontować urządzenie nad drzwiami, oknem sklepowym lub na ścianie. W przypadku instalacji nad drzwiami, należy postępować zgodnie z wytycznymi znajdującymi się w niniejszej Instrukcji Obsługi. Jeżeli urządzenie ma spełniać funkcję grzewczą, należy zastosować się do podstawowych zasad. W celu kalkulacji ilości urządzeń grzewczych, nagrzewnicę należy wliczyć inne źródła systemu grzewczego w całym obiekcie.
Automatyka
Regulator prędkości
- Umożliwia regulację wydajności powietrza kurtyny.
- W przypadku kurtyny elektrycznej pozwala na regulację mocy grzewczej
Dobór
Wiele budynków handlowych oraz obiektów biurowych wymaga stale otwartych drzwi, boryka się z problemem niepożądanego napływu zimnego lub ciepłego powietrza do wewnątrz obiektu. Zastosowanie kurtyny powietrznej GUARD wyeliminuje ten problem i zapewni rozdzielenie warunków klimatycznych panujących wewnątrz budynku oraz tych na zewnątrz. Poniżej przedstawiamy kryteria doboru urządzeń GUARD.
Krok 1. Montaż poziomy
Szerokość ościeżnicy drzwiowej powinna być mniejsza lub równa szerokości nawiewanego strumienia powietrza. Kurtyny powietrzne GUARD występują w dwóch długościach modułowych 1,5 m oraz 2 m. Należy zauważyć, iż w zależności od potrzeby możemy łączyć poszczególne segmenty modułowe zgodnie z dostępną kombinatoryką (moduły 1m, 1,5m i 2m)
Krok 2. Wysokość montażu – zasięg strugi powietrza.
Maksymalny zasięg strugi powietrza w układzie poziomym (wysokość drzwi) do 3,5m.

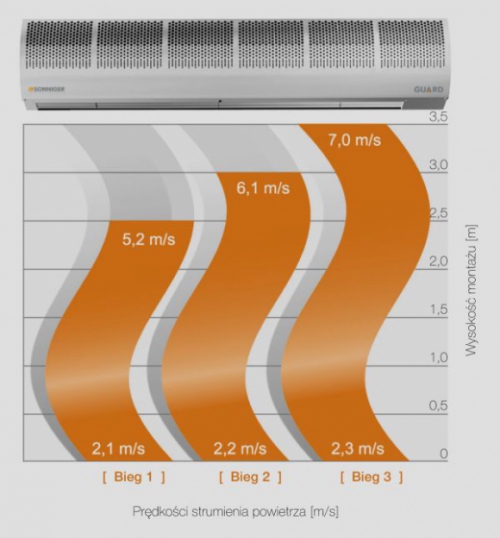

Prędkość strumienia powietrza
