Centrala wentylacyjna nawiewna MPA W Vents

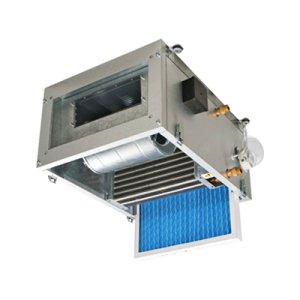

Centrala wentylacyjna nawiewna MPA W Vents to nawiewna centrala wentylacyjna w skład której wchodzi: filtr klasy G4, kanałowy wentylator z łopatkami wirnika zagiętymi do przodu, nagrzewnica wodna (MPA W). Całość zamknięta w izolowanej obudowie.

Możliwe są 2 warianty wykonania:

• bez sterowania,
•  z wbudowanym systemem sterowania i automatyki, z programatorem tygodniowym wydajności wentylatora i mocy nagrzewnicy.

Centrala nawiewna MPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń. Wydajność urządzenia od 800 do 6500 m3/h.

Obudowa centrali wykonana jest z płyt warstwowych: ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej, całość o grubości 25 mm.

Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Do podgrzania nawiewanego powietrza w okresie zimowym i przejściowym, służy nagrzewnica wodna (modele MPA W).

Do transportu powietrza służy wentylator odśrodkowy z dwustronnym zasysaniem, z wirnikiem z łopatkami zagiętymi do przodu z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie w dwóch płaszczyznach. Okres pracy silnika nie mniej niż 40000 godzin.

System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego dostarczane jest powietrze – panel zawiera czujnik temperatury.

• włączenie/wyłączenie samego wentylatora,
• wybór prędkości obrotów wentylatora (3 prędkości),
• utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującego podanie nośnika ciepła do nagrzewnicy wodnej,
• zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik temperatury na powrocie z nagrzewnicy),
• sterowanie pracą zewnętrznej pompy cyrkulacyjnej,
• sterowanie zewnętrzną chłodnicą (kanałowy i pomieszczeniowy czujnik temperatury),
• sterowanie wydajnością wentylatora wg trybu grzania lub chłodzenia,
• kontrola stopnia zanieczyszczenia filtra (presostat),
• sterowanie zewnętrzną przepustnicą,
• zatrzymanie systemu w przypadku sygnalizacji p. poż.

Zawór trójdrogowy – blok sterowania, który pozwala utrzymywać zadaną temperaturę w pomieszczeniu z pomocą zmian przepływu nośnika ciepła przez nagrzewnicę. Wykorzystywanie zaworu trójdrogowego z pompą, pozwala realizować opisaną wcześniej funkcję przy różnicy ciśnienia nośnika ciepła w przewodzie zasilającym i zwrotnym mniej niż 40 kPA.

Zawór ten wraz z pompą, pomaga zapobiec zamrożeniu nagrzewnicy i daje dodatkowy czas na przeprowadzenie działań serwisowych w przypadku pojawienia się awarii.

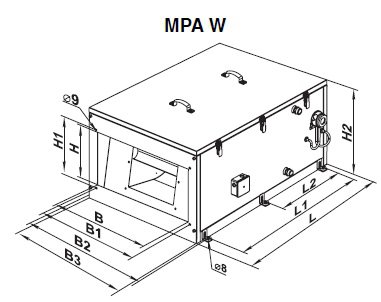

Centralę nawiewną można przymocować do sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do łączenia z prostokątnymi przewodami wentylacyjnymi o nominalnym przekroju: 400 x 200, 500 x 250, 500 x 300, 600 x 300, 600 x 350, 800 x 500 mm.
