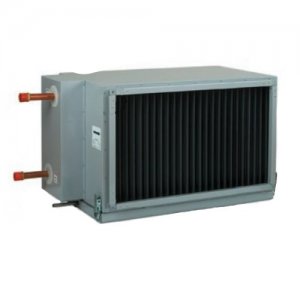

Chłodnica freonowa prostokątna VENTS OKF
Chłodnica freonowa prostokątna OKF z chłodzeniem bezpośrednim, przeznaczona jest do schładzania nawiewanego powietrza w systemach wentylacyjnych o prostokątnym przekroju kanałów. Mogą być także stosowane jako chłodnice w centralach nawiewnych lub nawiewno-wywiewnych.
Obudowa chłodnicy wykonana jest ze stali ocynkowanej, rurki kolektora wykonane są z miedzi, powierzchnia wymiennika ciepła - z płyt aluminiowych. Wykonanie chłodnicy - trzyrzędowe. Chłodnice przeznaczone są do eksploatacji z czynnikami chłodzącymi: R123, R134a, R152a, R404a, R407c, R410a, R507, R12, R22. Chłodnica wyposażona jest w tacę ociekową z odprowadzeniem. Wersja podstawowa chłodnic OKF - obsługa prawostronna zgodnie z kierunkiem strumienia powietrza. W chłodnicy serii OKF można zmienić stronę obsługi odwracając wymiennik ciepła o 180°.
Montaż chłodnicy dokonuje się za pomocą ramek montażowych. Chłodnice mogą być montowane tylko w położeniu poziomym, umożliwiającym odprowadzanie skroplin.
Zaleca się takie ustawienie, aby strumień powietrza był równomiernie rozdzielony na cały przekrój.
Przed chłodnicą powinien być ustawiony filtr powietrza, zabezpieczający wymiennik przed zabrudzeniem.
Chłodnica może być ustawiana przed lub za wentylatorem. W przypadku kiedy chłodnica znajduje się za wentylatorem, zaleca się aby odległość między chłodnicą a wentylatorem wynosiła minimum 1 - 1,5m.
Chłodnicę należy podłączyć w kierunku przeciwnym do strumienia powietrza (przeciwprądowo), aby osiągnąć maksymalną wydajność chłodzenia. Wszystkie obliczeniowe nomogramy w katalogu obowiązują dla takiego sposobu podłączenia.
Polipropylenowy odkraplacz zapobiega przedostawaniu się skroplin do systemu wentylacyjnego. Przy wyborze chłodnicy należy wziąć pod uwagę fakt, że skraplacz efektywnie wyłapuje skropliny przy prędkości powietrza nie przekraczającej 4m/s.
Odprowadzanie skroplin odbywa się poprzez syfon. Wysokość syfonu zależy od ciśnienia wentylatora.
Dla prawidłowej i bezpiecznej pracy chłodnic, zalecane jest stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i automatyczną regulację wydajnością chłodniczą oraz temperaturą chłodzenia powietrza.
