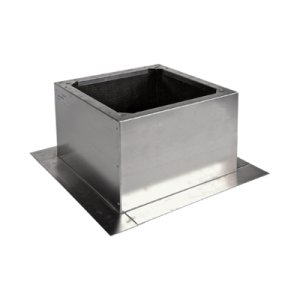

Cokół dachowy CDS-B pod podstawy typu B
|
Cokoły dachowe typu CDS-B stosowane są jako typowe elementy wsporcze dla podstaw dachowych typu PD-B. Wielkość cokołu dobiera się w zależności od wielkości elementu współpracującego. Konstrukcje i wymiary cokołów dla dachów skośnych wymagają indywidualnego opracowania, zależnie od kąta nachylenia połaci dachowej.
Konstrukcja
Cokoły dachowe typu CDS-B składają się z kołnierza nośnego, płaszcza, kołnierza wsporczego oraz otworów montażowych.
Wersje wykonania

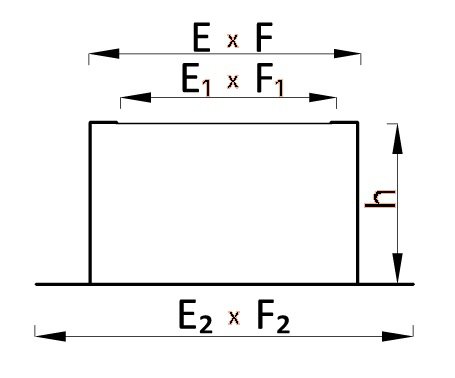

- CDS-B – pod podstawy dachowe typu PD-B

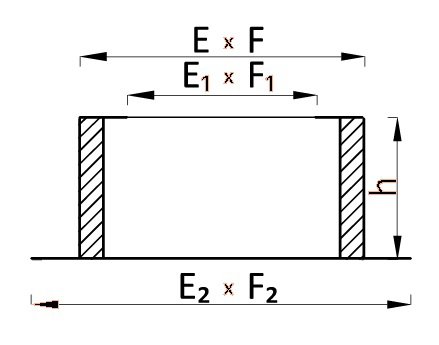

- CDS-BI – pod podstawy dachowe typu PD-B izolowane wewnętrznie

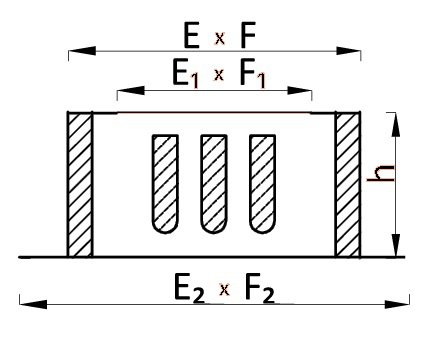

- CDS-BT – pod podstawy dachowe typu PD-B tłumiące
Materiał
- …-OC - standardowo blacha ocynkowana
- …-RAL - blacha ocynkowana malowana proszkowo według palety RAL
- …-KO - blacha kwasoodporna
- …-AL. - blacha aluminiowa
- …-MD - blacha miedziana
- …-PP - blacha ocynkowana + PP lub winidur
Dobór
Wielkość cokołu dobiera się w zależności od wielkości podstawy dachowej lub innego elementu zakańczającego.
Sposób zamawiania
W zamówieniu należy podać typ i wielkość cokołu dachowego. Przy nietypowej wielkości podstawy dachowej należy również podać wymiary płyty podstawy dachowej w celu dostosowania kołnierza wsporniego do elementów nośnych konstrukcji dachu. Dla dachów skośnych należy podać wielkość spadku wyrażoną w stopniach lub procentach.
Przykład oznaczania
Cokół dachowy CDS-B dla podstawy dachowej PD-B/II o wielkości Dn=315 mm, z blachy ocynkowanej w dokumentacji projektowej oznacza się:
Cokół dachowy pod podstawę typ CDS-B-OC-315
