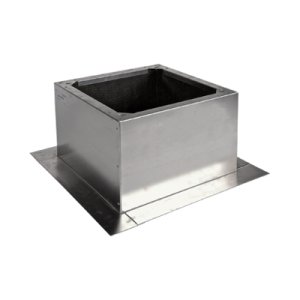

Cokół dachowy pod wentylatory z płytą kwadratową CDS
|
Cokoły dachowe typu CDS stosowane są jako elementy wsporcze dla górnych elementów dachowych. Wielkość cokołu dobiera się w zależności od wielkości elementu współpracującego. Konstrukcje i wymiary cokołów dla dachów skośnych wymagają indywidualnego opracowania, zależnie od kąta nachylenia połaci dachowej.
Konstrukcja
Cokoły dachowe typu CDS składają się z kołnierza nośnego, płaszcza, kołnierza wsporczego oraz otworów montażowych. Konstrukcja pozwala na wykonanie szczelnego przejścia dachowego.
Wersje wykonania

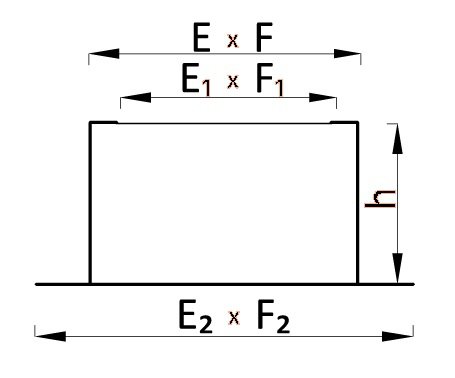

- CDS – cokół dachowy w wykonaniu standardowym

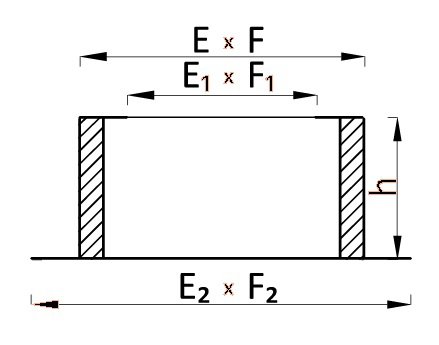

- CDSI – cokół dachowy izolowany termicznie

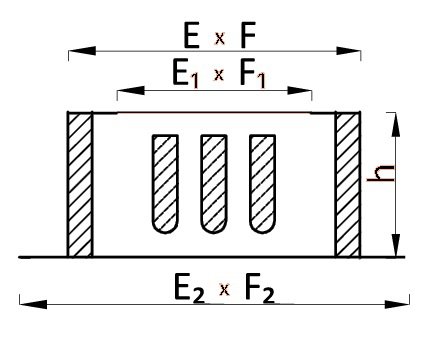

- CDST – cokół dachowy tłumiący izolowany termicznie
Materiał
- …-OC - standardowo blacha ocynkowana
- …-RAL - blacha ocynkowana malowana proszkowo według palety RAL
- …-KO - blacha kwasoodporna
- …-AL. - blacha aluminiowa
- …-MD - blacha miedziana
- …-PP - blacha ocynkowana + PP lub winidur
Dobór
Wielkość cokołu dobiera się w zależności od wielkości podstawy dachowej lub innego elementu zakańczającego.
Sposób zamawiania
- W zamówieniu należy podać typ i wielkość cokołu dachowego.
- Przy nietypowej wielkości podstawy dachowej należy również podać wymiary płyty podstawy dachowej w celu dostosowania kołnierza wsporczego do elementów nośnych konstrukcji dachu.
- Dla dachów skośnych należy podać wielkość spadku wyrażoną w stopniach lub procentach.
Przykład oznaczania
Cokół dachowy CDS NT o wymiarach nietypowych; E1=750 i F1=1250 z blachy kwasoodpornej w dokumentacji projektowej oznacza się :
Cokół dachowy pod podstawę typ CDS-NT-KO-750x1250
