Czujnik tlenku węgla CO2RT

Dane techniczne

Dane techniczne:

• napięcie zasilania: 24 V AC ± 15%, 50 ... 60 Hz lub 15 ... 35 V DC, 3 VA
• zakres działania, CO2 0 ... 2000 ppm
• zakres działania, temperatura 0^oC-50°C
• zakres pracy, wilgotność 10 ... 90% RH
• dokładność CO2: <± (50 ppm +2% zakresu roboczego)
• dokładność temperatury: ± 0,3 ° C
• dokładność wilgotność: ± 3% przy 30 ... 70% RH, ± 5% przy 10 ... 90% RH
• wyjście przekaźnikowe: Max. 1 na 50 V AC, min. 1 mA przy 5 V DC
• typ montażu: montaż ścienny
• stopień ochrony: IP30
• wyjście CO2: 0 ... 10 V DC odnosi się do 0 ... 2000 ppm
• wyjście temperatura: 0 ... 10 V DC odnosi się do 0 ... 50 ° C, PT1000 (DIN klasa B)
• wyjście wilgotność: 0 ... 10 V DC odnosi się do 0 ... 100% RH (zakres pracy 1 ... 9 V)

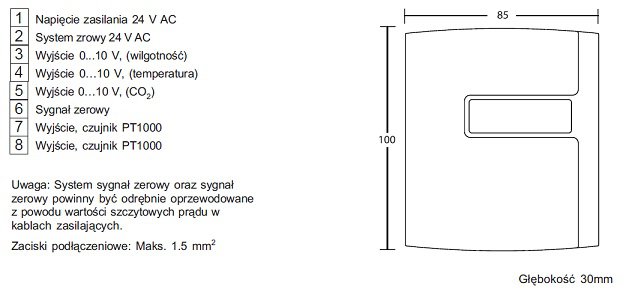

Budowa

Pokrywa jest łatwa do odłączenia za pomocą uchwytów zatrzaskowych i rozłączalnych przyłączy. To sprawia, że zamocowanie jest łatwiejsze. Żadne kable nie muszą był rozłączane, a obsługa i wymiana są ułatwione.

Metoda pomiarowa

System pomiaru czujnikiem CO2. Stężenie CO2 jest mierzone za pomocą podczerwieni, techniki, która mierzy absorpcję gazów. Posiada on pomiarowy system odnośnikowy, który kompensuje wartości w zależności od zmian w natężeniu światła. Metoda ta posiada kilka zalet:

• bardzo duża dokładność
• dokładna identyfikacja wykrytego gazu
• małe ryzyko skażenia
• krótki czas reakcji
• wysoka długotrwała stabilność
• długi okres działania bez konieczności kalibracji (>5 lat)

Czujnik temperatury

Wbudowany czujnik temperatury posiada zakres 0...50°C dla sygnału wyjścia 0...10 V klasy PT1000.

Wilgotność

Model CO2HRT-D ma wbudowany higrostat, który dokonuje pomiaru wilgotności względnej w zakresie 10...90% RH, w odniesieniu do napięcia wyjściowego 0...10 V (zakres pracy 1...9 V).

Zasilanie i wyjścia

Napięcie zasilania 24 V AC/DC a sygnał wyjściowy 0..10 V.

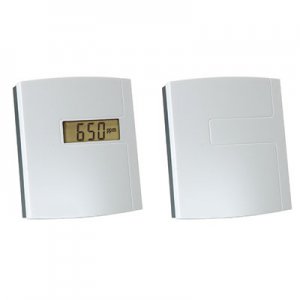

Wyświetlacz

Modele z wyświetlaczem posiadają wyświetlacz LCD pokazujący rzeczywiste wartości w naprzemiennych szeregach.

Zastosowanie

Pomiar poziomu CO2 podaje dokładną wskazówkę dotyczącą jakości powietrza wewnątrz pomieszczenia. Z takimi podstawowymi informacjami wentylacja może być regulowana z dużą precyzją, a jakość powietrza jest zwiększona. Jednocześnie powietrze nawiewane zostaje dostarczane jedynie wówczas, kiedy jest to rzeczywiście niezbędne, obniżając w ten sposób koszty eksploatacji. CO2(H)RT... jest szczególnie użyteczny w pomieszczeniach takich, jak kina, szkoły, sale konferencyjne, hale montażowe itp.
