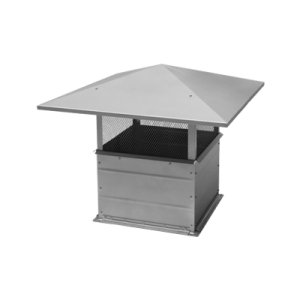

Dachowa czerpnia powietrza CDA1

Specyfikacja

Zastosowanie:

Czerpnie ścienne CDA stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie CDA przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.

Konstrukcja:

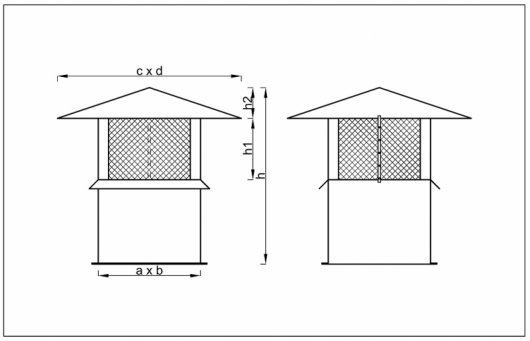

Konstrukcja czerpni przystosowana jest do łączenia w dowolne wielkości, zależnie od potrzeb i warunków miejscowych. Czerpnie przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-A o przekroju prostokątnym.  Czerpnie dachowe CDA składają się z obudowy, listew i siatki ciągnionej lub zgrzewanej oraz profili kanałowych.  Dla normalnego wykonania czerpni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych.  Czerpnie ścienne CDA produkowane są standardowo w wielkościach od 250x250.  Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.

Wersje wykonania:

• CDA - z blachy cynkowanej, profili giętych, siatki ocynkowanej i profili kanałowych

Materiał:

• … - OC - z blachy ocynkowanej
• … - KO - z blachy kwasoodpornej lub nierdzewnej
• … - AL. - z blachy aluminiowej
• … - MD - z blachy miedzianej

Dobór:

Wielkość czerpni dachowej typu CDA dobiera się w zależności od ilości i założonej prędkości napływu powietrza na czerpnię.
Zalecana prędkość optymalna: do 5 m/s
Graniczna prędkość maksymalna: do 10 m/s

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni, wariant materiałowy oraz symbol niniejszej karty katalogowej.

Przykład oznaczania:

Czerpnia dachowa do kanałów o przekroju prostokątnym typu CDA w wykonaniu kwasoodpornym o wymiarach 400x400 powinna być oznaczana w dokumentacji projektowej jako:
Czerpnia dachowa CDA-KO-400x400

Atesty i certyfikaty:

• Deklaracja zgodności
