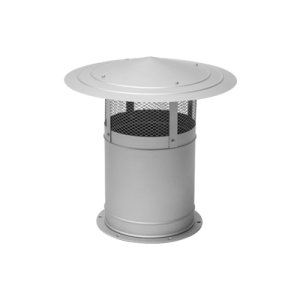

Dachowa czerpnia powietrza CDC1

CDC1 - Czerpnia dachowa.

Dachowa czerpnia powietrza

Specyfikacja

Zastosowanie:
Dachowe czerpnie powietrza CDC1 stosuje się w celu zabezpieczenia instalacji wentylacyjnej przed opadami atmosferycznymi i zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie powietrza CDC1 przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.

Konstrukcja:

Czerpnie dachowe CDC1 przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym. Czerpnie CDC1 składają się z obudowy, siatki ciągnionej, płaskowników wsporniczych oraz kołnierzy stalowych.  Dla normalnego wykonania czerpni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Czerpnie dachowe CDC1 produkowane są standardowo w zakresie średnic 100-1000 mm. Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.


Wersje wykonania:


Materiał:


Dobór:

Wielkość czerpni dachowej typu CDC1 dobiera się w zależności od ilości i założonej prędkości napływu powietrza na czerpnię.


Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.


Przykłady oznaczania:

Czerpnię dachową o przekroju kołowym typu CDC1, kwasoodporną o średnicy d=250 mm oznacza się w dokumentacji projektowej jako:
Czerpnia dachowa CDC1-KO-250


Atesty i certyfikaty:

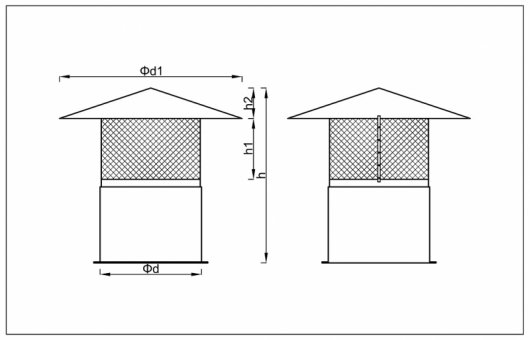

Wymiary

Wielkość
d
[mm]		 Wymiary Aef
[m2]
d1
[mm]		 h1
[mm]		 h
[mm]
0200 360 120 480 0,031
0250 450 150 600 0,049
0315 567 190 760 0,078
0355 639 215 850 0,099
0400 720 240 960 0,126
0450 810 270 1080 0,159
0500 900 300 1200 0,196
0600 1080 360 1440 0,283
0630 1135 380 1515 0,312
0700 1260 420 1680 0,385
0800 1440 480 1920 0,503
1000 1800 600 2400 0,785
