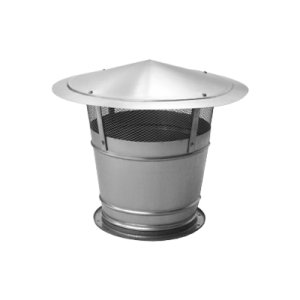

CDC2 - Czerpnia dachowa okrągłe.
Specyfikacja |
Zastosowanie:
Czerpnie dachowe CDC2 stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie CDC2 przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.
Konstrukcja:
Czerpnie dachowe CDC2 przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym. Czerpnie CDC2 składają się z obudowy, siatki ciągnionej, płaskowników wsporniczych oraz kołnierzy stalowych. Dla normalnego wykonania czerpni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Czerpnie dachowe CDC2 produkowane są standardowo w zakresie średnic 100-1000 mm. Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.
Wersje wykonania:
Materiał:
Dobór:
Wielkość czerpni dachowej typu CDC2 dobiera się w zależności od ilości i założonej prędkości napływu powietrza na czerpnię.
Sposób zamawiania:
W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.
Przykłady oznaczania:
Czerpnię dachową o przekroju kołowym typu CDC2, ocynkowaną w wykonaniu standardowym o średnicy d=355 mm oznacza się w dokumentacji projektowej jako:
Czerpnia dachowa CDC2-OC-355
Atesty i certyfikaty:

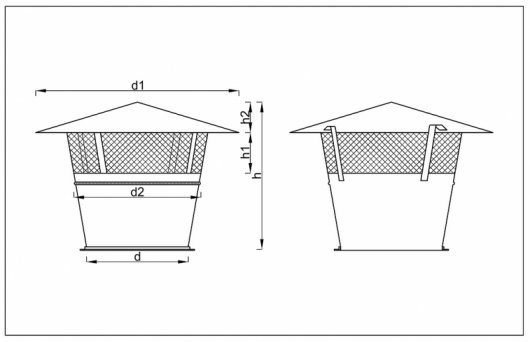

Wymiary |
Wielkość d [mm] |
Wymiary | Aef [m2] |
|||
---|---|---|---|---|---|
d1 [mm] |
d2 [mm] |
e [mm] |
h [mm] |
||
0200 | 400 | 250 | 80 | 480 | 0,031 |
0250 | 500 | 312 | 100 | 535 | 0,049 |
0315 | 630 | 393 | 126 | 756 | 0,078 |
0355 | 710 | 444 | 142 | 625 | 0,099 |
0400 | 800 | 500 | 160 | 660 | 0,126 |
0450 | 900 | 562 | 180 | 705 | 0,159 |
0500 | 1000 | 625 | 200 | 750 | 0,196 |
0600 | 1200 | 750 | 240 | 840 | 0,283 |
0630 | 1260 | 788 | 252 | 1510 | 0,312 |
0700 | 1400 | 875 | 280 | 1680 | 0,385 |
0800 | 1600 | 1000 | 320 | 1020 | 0,503 |
1000 | 2000 | 1250 | 400 | 1200 | 0,785 |
