Dachowa wyrzutnia powietrza WDB1/WDB2

Specyfikacja

Zastosowanie:

Wyrzutnie dachowe WDB stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie WDB przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.

Konstrukcja:

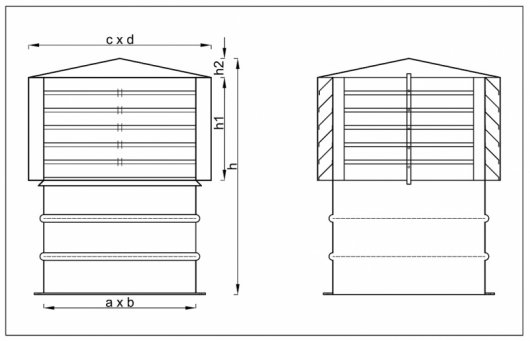

Konstrukcja wyrzutni przystosowana jest do łączenia w dowolne wielkości, zależnie od potrzeb i warunków miejscowych. Wyrzutnie WDB przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-A o przekroju prostokątnym. Wyrzutnie dachowe WDB składają się z obudowy, żaluzji stałych, listew oraz profili kanałowych.  Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Wyrzutnie dachowe WDB produkowane są standardowo w wielkościach od 250x250.  Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.

Wersje:

• WDB1 - z blachy cynkowanej i profili kanałowych
• WDB2 - z gotowych profili ocynkowanych i profili kanałowych

Materiał:

• WDB1 - OC - z blachy ocynkowanej
• WDB1 - KO - z blachy kwasoodpornej lub nierdzewnej
• WDB1 - AL. - z blachy aluminiowej
• WDB1 - MD - z blachy miedzianej
• WDB2 - z profili ocynkowanych CW

Dobór:

Wielkość wyrzutni dachowej typu WDB dobiera się w zależności od ilości i założonej prędkości napływu powietrza na wyrzutnię.
Vopt = 5 m/s - zalecana prędkość optymalna
Vmax= 8 m/2 - graniczna prędkość maksymalna

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość wyrzutni, wariant materiałowy oraz symbol z niniejszej karty katalogowej.

Przykłady oznaczania:

Wyrzutnię dachową do kanałów o przekroju prostokątnym typu WDB w wykonaniu standardowym o wymiarach 630x630 mm oznacza się w dokumentacji projektowej jako:
Wyrzutnia dachowa WDB-OC-630x630

Atesty i certyfikaty:

• Deklaracja zgodności
