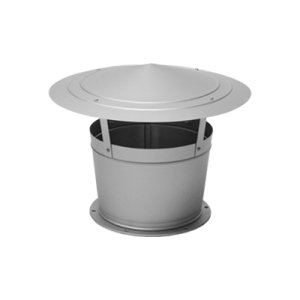

Dachowa wyrzutnia powietrza WDC2

Specyfikacja

Zastosowanie:

Wyrzutnie dachowe WDC stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie WDC przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych.

Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.

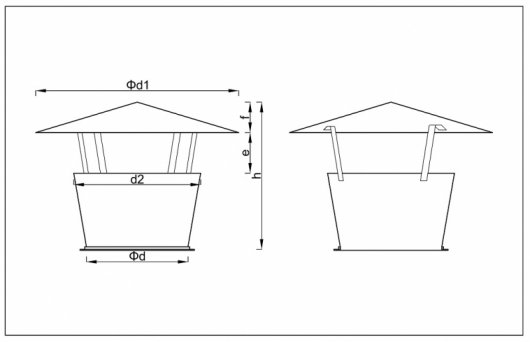

Konstrukcja:

Wyrzutnie dachowe WDC przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym.

Wyrzutnie WDC składają się z obudowy, płaskowników wsporniczych oraz kołnierzy stalowych.
Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych.

Wyrzutnie dachowe WDC produkowane są standardowo w zakresie średnic 100-1000 mm.
Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.

Wersje wykonania:

• WDC – przyłącze kołnierzowe
• WDC/NP – przyłącze nyplowe
• WDC/MF – przyłącze mufowe

Materiał:

• WDC/..-OC - z blachy ocynkowanej
• WDC/..-KO - z blachy kwasoodpornej lub nierdzewnej
• WDC/..-AL - z blachy aluminiowej
• WDC/..-MD - z blachy miedzianej

Dobór:

Wielkość wyrzutni dachowej typu WDC dobiera się w zależności od ilości i założonej prędkości wypływu powietrza przez wyrzutnię.

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.

Przykład oznaczania:

Wyrzutnię dachową o przekroju kołowym typu WDC, ocynkowaną w wykonaniu standardowym o średnicy d=400 mm oznacza się w dokumentacji projektowej jako:
Wyrzutnia dachowa WDC-OC-40

Atesty i certyfikaty:

• Deklaracja zgodności
