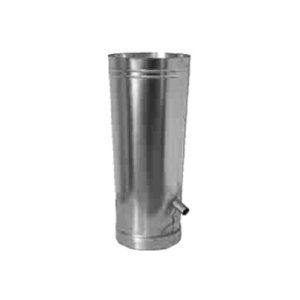

Dachowa wyrzutnia powietrza WDD1

WDD2 - Wyrzutnia dachowa okrągła.

Specyfikacja

Zastosowanie:

Wyrzutnie dachowe WDD stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery.  Wyrzutnie WDD przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.


Konstrukcja:

Wyrzutnie dachowe WDD przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym.  Wyrzutnie WDD składają się z obudowy, płaskowników wsporniczych oraz kołnierzy stalowych.

Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Wyrzutnie dachowe WDD produkowane są standardowo w zakresie średnic 100-1000 mm.  Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.


Wersje wykonania:


Materiał:


Dobór:

Wielkość wyrzutni dachowej typu WDD dobiera się w zależności od ilości i założonej prędkości wypływu powietrza przez wyrzutnię.


Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.


Przykłady oznaczania:

Wyrzutnię dachową o przekroju kołowym typu WDD, ocynkowaną w wykonaniu standardowym o średnicy d=315 mm oznacza się w dokumentacji projektowej jako:
Wyrzutnia dachowa WDD-OC-31


Atesty i certyfikaty:

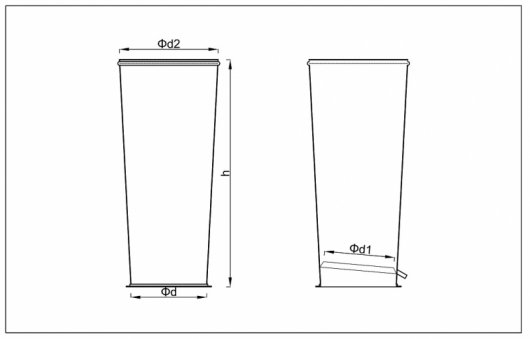

Wymiary

Wielkość
d
[mm]		 Wymiary Aef
[m2]
d1
[mm]		 d2
[mm]		 h
[mm]
0200 185 260 600 0,027
0250 232 325 750 0,042
0315 292 410 900 0,067
0355 328 462 1065 0,085
0400 371 520 1200 0,108
0450 416 585 1350 0,136
0500 464 650 1500 0,169
0630 582 819 1890 0,266
0700 647 910 2100 0,329
0800 742 1040 2400 0,432
0900 832 1170 2700 0,544
1000 925 1300 3000 0,672
