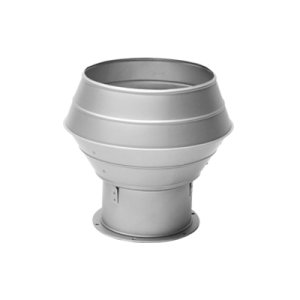

WDE2 - Wyrzutnia dachowa okrągła.
Specyfikacja |
Zastosowanie:
Wyrzutnie dachowe WDE stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie WDE przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych kołowych. Stosuje je się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi.
Konstrukcja:
Wyrzutnie dachowe WDE przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym. Wyrzutnie WDE składają się z obudowy, płaskowników wsporczych oraz kołnierzy stalowych. Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Wyrzutnie dachowe WDE produkowane są standardowo w zakresie średnic 100-1000 mm. Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.
Wersje wykonania:
Materiał:
Dobór:
Wielkość wyrzutni dachowej typu WDE dobiera się w zależności od ilości i założonej prędkości wypływu powietrza przez wyrzutnię.
Sposób zamawiania:
W zamówieniu należy podać typ i wielkość czerpni dachowej oraz materiał z jakiego ma być wykonana.
Przykłady oznaczania:
Wyrzutnia dachową o przekroju okrągłym typu D o średnicy d=500 mm, ocynkowana w wykonaniu standardowym oznacza się w dokumentacji projektowej jako:
Wyrzutnia dachowa WDE-OC-50
Atesty i certyfikaty:

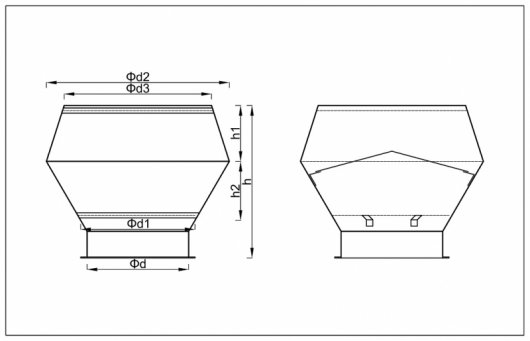

Wymiary |
Wielkość d [mm] |
Wymiary | Aef [m2] |
||
---|---|---|---|---|
d1 [mm] |
d2 [mm] |
h [mm] |
||
0200 | 280 | 360 | 375 | 0,031 |
0250 | 350 | 450 | 430 | 0,049 |
0315 | 440 | 570 | 500 | 0,071 |
0355 | 490 | 630 | 525 | 0,099 |
0400 | 560 | 720 | 600 | 0,126 |
0450 | 630 | 810 | 675 | 0,159 |
0500 | 700 | 900 | 715 | 0,196 |
0630 | 880 | 1135 | 1000 | 0,312 |
0700 | 980 | 1260 | 1050 | 0,385 |
0800 | 1120 | 1440 | 1200 | 0,503 |
0900 | 1260 | 1620 | 1350 | 0,636 |
1000 | 1400 | 1800 | 1500 | 0,785 |
