Dybel przedłużany z wkrętem o łbie stożkowym ALK

Informacje

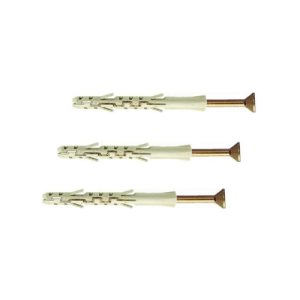

ALK - Dybel przedłużany z wkrętem o łbie stożkowym.

Dybel nylonowy z przedłużoną strefą rozporową do materiałów lekkich i otworowych, wkręt z łbem stożkowym, nacięcie pozidriv, ocynkowany na żółto.


Opis:


Certyfikaty:

Dane techniczne

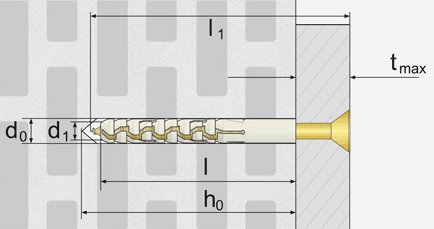

ALK-rys



 Symbol


Średnica koszulki
dybla
d0 [mm]
Długość koszulki
dybla
l [mm]
Średnica wiertła

Ø [mm]
Minimalna głębokość
otworu
h0 [mm]
Średnica wkręta

d1 [mm]
Długość wkręta

l1 [mm]
Rozmiar gniazda
pozidriv
pz
Max. grubość mocowanego
materiału
tmax [mm]
ALK 6/60 6 55 6 / 5* 65 4.0 60 2 3

ALK 6/70

6 55 6 / 5* 65 4.0 70 2 10
ALK 6/80 6 55 6 / 5* 65 4.0 80 2 20
ALK 8/70 8 65 8 / 7* 75 5.0 70 2 3
ALK 8/80 8 65 8 / 7* 75 5.0 80 2 10
ALK 8/90 8 65 8 / 7* 75 5.0 90 2 20
ALK 8/100 8 65 8 / 7* 75 5.0 100 2 30
ALK 8/120 8 65 8 / 7* 75 5.0 120 2 50
ALK 10/100 10 80 10 / 9* 90 6.0 100 3 15
ALK 10/120 10 80 10 / 9* 90 6.0 120 3 35
ALK 10/140 10 80 10 / 9* 90 6.0 140 3 55
ALK 10/160 10 80 10 / 9* 90 6.0 160 3 75

* w materiałach porowatych, takich jak beton lekki, zalecamy stosowanie wiertła o średnicy o 1 mm mniejszej niż średnica dybla.
