Dybel szybkiego montażu (kopolimer) AN-T

Informacje

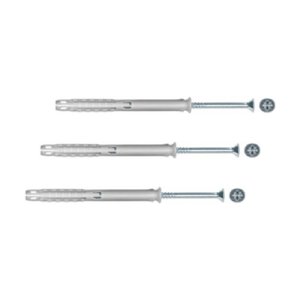

AN-T - Dybel szybkiego montażu (kopolimer).

Koszulka dybla z kołnierzem stożkowym, kolor popielaty, gwóźdź ocynkowany na biało.


Opis:


Certyfikaty:

Dane techniczne

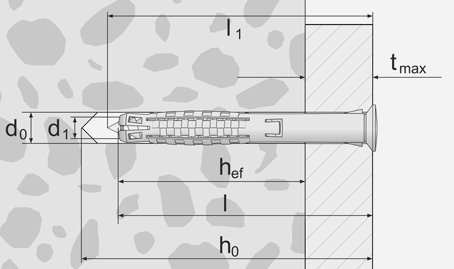

AN-T-rys



   Symbol

Średnica
koszulki
dybla
i otworu
w podłożu


d0 [mm]

Długość
koszulki
dybla




l [mm]

Min.
głębokość
otworu





h0 [mm]

Średnica
gwoździa






d1 [mm]

Długość
gwoździa*






l1 [mm]

Rozmiar
gniazda
pozidriv





pz

Max. grubość
mocowanego
materiału





tmax [mm]
AN-T 5/30** 5 30 40 3.5 33 2 5
AN-T 6/35 6 35 45 4.0 38 2 5
AN-T 6/40 6 40 50 4.0 43 2 10
AN-T 6/55*** 6 55 65 4.0 58 2 25
AN-T 6/60 6 60 70 4.0 63 2 30
AN-T 6/70*** 6 70 80 4.0 73 2 40
AN-T 6/75*** 6 75 85 4.0 78 2 45
AN-T 6/80 6 80 90 4.0 83 2 50
AN-T 8/45 8 45 55 5.0 50 3 5
AN-T 8/55*** 8 55 65 5.0 60 3 15
AN-T 8/60 8 60 70 5.0 65 3 20
AN-T 8/75*** 8 75 85 5.0 80 3 35
AN-T 8/80 8 80 90 5.0 85 3 40
AN-T 8/100 8 100 110 5.0 105 3 60
AN-T 8/120** 8 120 130 5.0 125 3 80
AN-T 8/140** 8 140 150 5.0 145 3 100
AN-T 8/160** 8 160 170 5.0 165 3 120
AN-T 10/80 10 80 90 6.0 85 3 30
AN-T 10/100 10 100 110 6.0 105 3 50
AN-T 10/120 10 120 130 6.0 125 3 70
AN-T 10/140 10 140 150 6.0 145 3 90
AN-T 10/160 10 160 170 6.0 165 3 110
AN-T 10/180 10 180 190 6.0 185 3 130
AN-T 10/200 10 200 210 6.0 205 3 150

* gwoździe są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej

** rozmiary różniące się wzorem dybla

*** rozmiary dostępne wyłącznie do wyczerpania zapasów w poprzedniej generacji dybli (inny wzór)
