Dybel szybkiego montażu z kołnierzem (nylon) AN-G
|
|
|
Informacje |

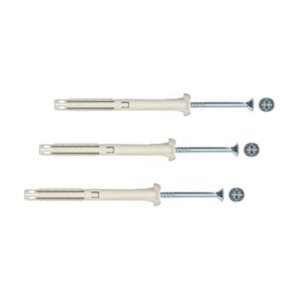

AN-G - Dybel szybkiego montażu z kołnierzem (nylon).
Nylonowa koszulka dybla z kołnierzem grzybkowym, kolor naturalny, gwóźdź ocynkowany na biało.
Opis:

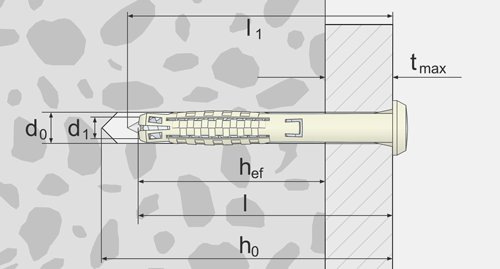

wewnętrzna kryza zapadkowa zapobiegająca przedwczesnemu rozparciu (patrz rysunek)
niespotykanie szeroka paleta rozmiarów - możliwość precyzyjnego dobrania odpowiedniego dybla do danej grubości mocowanego elementu
błyskawiczne mocowanie poprzez wbijanie i łatwy demontaż
montaż przelotowy (otwór wiercony przez mocowany materiał)
szczególnie przydatny do seryjnego montażu
koszulka wykonana z poliamidu 6 (tzw. nylonu 100%)
odporność na temperatury od -40°C do +100°C
dłuższe od koszulek gwoździe, gwarantujące rozpór do końca dybla
Certyfikaty:
Dane techniczne |
| Symbol |
Średnica d0 [mm] |
Długość
l [mm] |
Min. głębokość
h0 [mm] |
Średnica
d1 [mm] |
Długość
l1 [mm] |
Rozmiar
pz |
Max. grubość
tmax [mm] |
|---|---|---|---|---|---|---|---|
| AN-G 5/25** | 5 | 25 | 35 | 3.5 | 28 | 2 | 1 |
| AN-G 5/35** | 5 | 35 | 45 | 3.5 | 38 | 2 | 10 |
| AN-G 5/45** | 5 | 45 | 55 | 3.5 | 48 | 2 | 20 |
| AN-G 6/35 | 6 | 35 | 45 | 4.0 | 38 | 2 | 5 |
| AN-G 6/40 | 6 | 40 | 50 | 4.0 | 43 | 2 | 10 |
| AN-G 6/60 | 6 | 60 | 70 | 4.0 | 63 | 2 | 30 |
| AN-G 6/75*** | 6 | 75 | 85 | 4.0 | 78 | 2 | 45 |
| AN-G 6/80 | 6 | 80 | 90 | 4.0 | 83 | 2 | 50 |
| AN-G 8/45 | 8 | 45 | 55 | 5.0 | 50 | 3 | 5 |
| AN-G 8/60 | 8 | 60 | 70 | 5.0 | 65 | 3 | 20 |
| AN-G 8/80 | 8 | 80 | 90 | 5.0 | 85 | 3 | 40 |
| AN-G 8/100 | 8 | 100 | 110 | 5.0 | 105 | 3 | 60 |
| AN-G 8/120** | 8 | 120 | 130 | 5.0 | 125 | 3 | 80 |
| AN-G 10/80 | 10 | 80 | 90 | 6.0 | 85 | 3 | 30 |
| AN-G 10/100 | 10 | 100 | 110 | 6.0 | 105 | 3 | 50 |
| AN-G 10/120 | 10 | 120 | 130 | 6.0 | 125 | 3 | 70 |
| AN-G 10/140 | 10 | 140 | 150 | 6.0 | 145 | 3 | 90 |
| AN-G 10/160 | 10 | 160 | 170 | 6.0 | 165 | 3 | 110 |
| AN-G 10/180 | 10 | 180 | 190 | 6.0 | 185 | 3 | 130 |
| AN-G 10/200 | 10 | 200 | 210 | 6.0 | 205 | 3 | 150 |
* gwoździe są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej
** rozmiary różniące się wzorem dybla
*** rozmiary dostępne wyłącznie do wyczerpania zapasów w poprzedniej generacji dybli (inny wzór)
