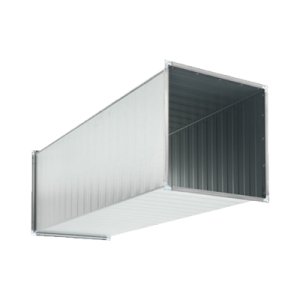

Kanały i kształtki wentylacyjne typ A/I (felcowane) KP/KS

Kanały i kształtki prostokątne KP/KS typu A/I (felcowane) do nisko- i średniociśnieniowych instalacji wentylacji i klimatyzacji produkowane są w klasie szczelności B zgodnie z PN-EN 1505 i PN-EN 1507.

Materiał:

Grubość blachy:

Wykonanie:

Temperatura stosowania:

Zakres stosowalności kanałów z poszczególnych materiałów ogranicza wytrzymałość temperaturowa stosowanych uszczelniaczy.

Połączenia:
Standardowo kanały i kształtki zakończone są ramką montażową (P20/P30/P40) lub opcjonalnie z zakończeniami mufowymi (M), bosym końcem (BK), wywinięciem do montażu kratki (KR) lub czerpni (CZ).

Pola powierzchni:
Obmiar powierzchni przewodów wentylacyjnych prostokątnych jest zgodny z normą DIN 18379 za pomocą oprogramowania komputerowego.
Kanały wentylacyjne o powierzchnia <0,9 m2 są liczone jako kształtki.
Kształtki wentylacyjne o powierzchni < 1,0 m2 są liczone jako kształtka o powierzchni 1,0 m2.

Technologia

Sztywność:
Kanały i kształtki prostokątne są usztywniane przez poprzeczne falowanie lub trapezowanie blachy.
Kanały dodatkowo są wzmacniane rurkami ocynkowanymi. Zasady usztywniania przewodów wentylacyjnych podano w tablicy.

TAB.1 - ILOŚĆ WZMOCNIEŃ W WYKONANIU STANDARDOWYM
A [mm] B [mm] L [mm] n
<1000 <1000 <1000 0
<1000 >1000 <1000 1
<1000 1000-1500 <1000 2
<1000 1500-2000 1500-2000 4
1000-1500 1000-1500 <1000 1+1
1000-1500 1000-1500 1000-1500 2+2

Kolana i łuki są usztywniane za pomocą kierownic zgodnie z normą PN-EN 1505 „Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym”. Kolana zaleca się stosować w systemach o małej prędkości / ciśnieniu i przy mniejszych wymiarach boku a ≤ 400 mm. W kolanach i łukach o kątach ≤ 45°, kierownice nie są wymagane.

Grubości blach:

TAB 2 - GRUBOŚCI BLACH W ZALEŻNOŚCI OD DŁUGOŚCI BOKU wg. PN-EN 1507
wymiar dłuższego boku
[mm]
Grubość blachy
w mm
Klasa
niskociśnieniowa N
Klasa
średniociśnieniowa S
0 - 500 0,6 0,7
501 -1000 0,8 0,9
1001 - 2000 1,0 1,1
2001 - 4000 poza normą poza normą



TAB 3 - RAMKI W PRZEWODACH I KSZTAŁTKACH WENTYLACYJNYCH W WYKONANIU STANDARDOWYM
Wielkość ramek dobiera się w zależności od długości boku
długość większego boku [mm] <1000 mm >1001 mm >2500 mm
szerokość profila P20 P30 P40



Wymiarowanie

Przykładowe schamaty wymiarowania elementów:

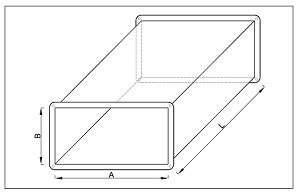

Kanały prostokątne KP
KP-[AxB/L]

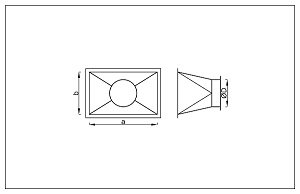

Dyfuzory/Konfuzory symetryczne KSDO
KSDO-[axb/D/L]

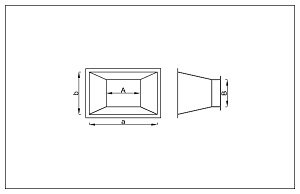

Dyfuzory/Konfuzory symateryczne KSDP
KSDP-[axb/AxB/L]

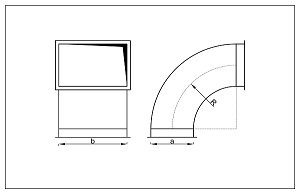

Łuki prostokątne KSL
KSL-[axb/R]

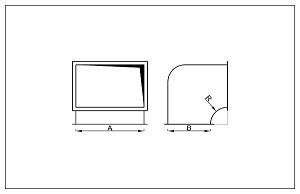

Kolana prostokątne KSK
KSK-[BxA/R]

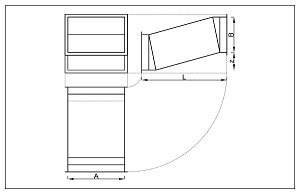

Odsadzki prostokątne KSO
KSO-[AxB/L z=...]
