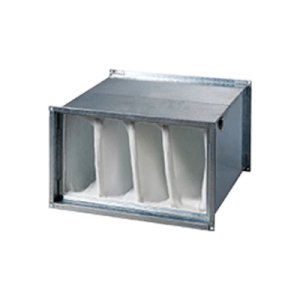

Kaseta filtracyjna FBK do kanałów prostokąnych z filtrem kieszeniowym FK

Kaseta filtracyjna FBK do kanałów prostokątnych z filtrem kieszeniowym FK

Kasety filtracyjne z filtrem kieszeniowym są stosowane do czyszczenia nawiewanego a także wywiewanego powietrza w systemach wentylacji i klimatyzacji o przekroju prostokątnym. Służą do zabezpieczenia przewodów wentylacyjnych, wymienników ciepła, wentylatorów, nagrzewnic, chłodnic, przyrządów automatyki i innego sprzętu wentylacyjnego przed zapyleniem. Kasety filtracyjne mogą być stosowane jako pierwszy stopnień oczyszczania powietrza przed bardziej efektywnymi filtrami ostatecznymi.

Specyfikacja

Кonstrukcja

Obudowa wykonana jest ze stali ocynkowanej. Kaseta filtracyjna jest zaopatrzona w ramki montażowe P20 lub P30 do połączenia z prostokątnym przewodem wentylacyjnym. Uchylna rewizja kasety filtracyjnej jest wyposażona w zamek umożliwiający dostęp do wymiennego filtra kieszeniowego. Element filtrujący jest wykonany z tkaniny syntetycznej w postaci kieszeni. Filtr kieszeniowy może posiadać klasy czyszczenia od G4 do F9.

Montaż

Konstrukcja kasety filtracyjnej pozwala na umieszczenie w prostokątnych przewodach wentylacyjnych w dowolnym położeniu. Kierunek ruchu powietrza musi odpowiadać strzałce na kasecie filtracyjnej. Możliwy jest montaż w poziomym lub pionowym położeniu. Przy montażu pionowym strumień powietrza powinien być skierowany w dół, tak żeby kieszenie filtra nie zgniatały się. Przy montażu koniecznie jest pozostawienie przestrzeni do czyszczenia albo wymiany filtra kieszeniowego.

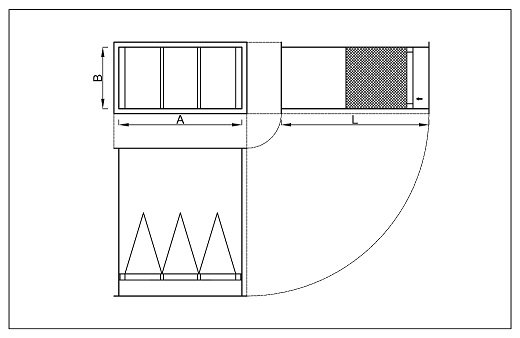

Dane techniczne

Filtry w wkładem kieszeniowym l=360mm

  A
[mm]		 B
[mm]		 L
[mm]		 G
[mm]		 l
[mm]		 Klasa
filtracji		 Wkład
FBK-300x150/360 300 150 400 25 360 od
G3
do
F9		 FK-300x150/360
FBK-400x200/360 400 200 400 25 360 FK-400x200/360
FBK-500x250/360 500 250 400 25 360 FK-500x250/360
FBK-600x300/360 600 300 400 25 360 FK-600x300/360
FBK-700x350/360 700 350 400 25 360 FK-700x350/360
FBK-800x400/360 800 400 400 25 360 FK-800x400/360
FBK-1000x500/360 1000 500 400 25 360 FK-1000x500/360


Filtry w wkładem kieszeniowym l=600mm

  A
[mm]		 B
[mm]		 L
[mm]		 G
[mm]		 l
[mm]		 Klasa
filtracji		 Wkład
FBK-300x150/600 300 150 700 25 600 od
G3
do
F9		 FK-300x150/600
FBK-400x200/600 400 200 700 25 600 FK-400x200/600
FBK-500x250/600 500 250 700 25 600 FK-500x250/600
FBK-600x300/600 600 300 700 25 600 FK-600x300/600
FBK-700x350/600 700 350 700 25 600 FK-700x350/600
FBK-800x400/600 800 400 700 25 600 FK-800x400/600
FBK-1000x500/600 1000 500 700 25 600 FK-1000x500/600

Kasety filtracyjne z filtrami klasy H10-U17 produkowane są na indywidualne zamówienie wg odrębnego projektu.
