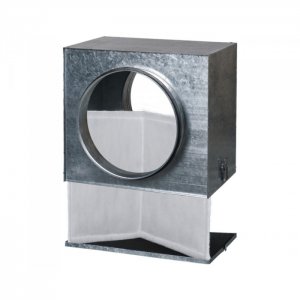

Kaseta filtracyjna FBV do kanałów okrągłych z filtrem płaskim SFV

Kaseta filtracyjna FBV do kanałów okrągłych z filtrem płaskim SFV.

Kasety filtracyjne z filtrem płaskim stosowane są w celu czyszczenia nawiewanego, a także wywiewanego powietrza, w systemach wentylacji i klimatyzacji w przewodach o przekroju okrągłym. Służą do zabezpieczenia przewodów, wymienników ciepła, wentylatorów, nagrzewnic, chłodnic, przyrządów automatyki i innych wentylacyjnych urządzeń, przed wpływem kurzu i innych zanieczyszczeń. Kasety filtracyjne z filtrami wstępnego oczyszczania, mogą być stosowane jako pierwszy stopień czyszczenia przed bardziej efektywnymi filtrami ostatecznymi.

Specyfikacja

Konstrukcja

Obudowa wykonana jest ze stali ocynkowanej. Uchylna klapa kasety filtracyjnej, wyposażona jest w zamek ułatwiający szybki dostęp do wymiennego filtra płaskiego. Element filtrujący wykonany jest z włókniny syntetycznej. Filtry płaskie wykonane są z materiałów filtrujących z klasą czyszczenia G1 lub G2.

Montaż

Konstrukcja kasety filtracyjnej pozwala na montaż w okrągłych przewodach wentylacyjnych w dowolnym położeniu. Kierunek ruchu powietrza powinien odpowiadać strzałce na filtrze. Przy montażu konieczne jest pozostawienie przestrzeni do czyszczenia albo wymiany filtra płaskiego.

Dane techniczne

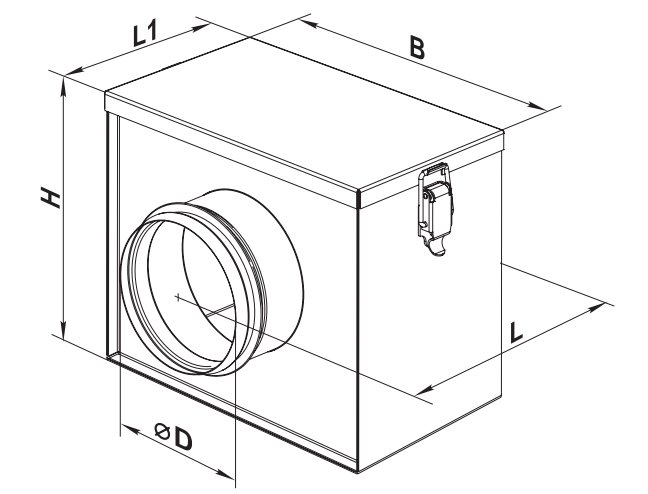

WYMAIRY_FBV

Wielkość Średnica
przewodu
ØD [mm]		 B
[mm]		 H
[mm]		 L
[mm]		 L1
[mm]
FBV-100 99 233 175 215 123
FBV-125 124 243 209 235 143
FBV-150 149 293 237 250 158
FBV-160 159 293 237 250 158
FBV-200 199 343 279 275 183
FBV-250 249 393 327 325 233
FBV-315 314 453 392 425 333
