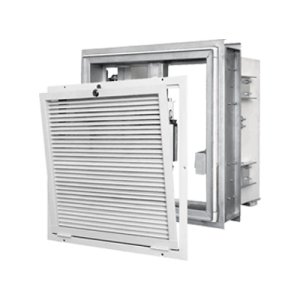

Klapa przeciwpożarowa odcinająca MCR-DOR

Dane techniczne

Klasa odporności ogniowej

• EIS120AA

Wersje wykonania:

• oddymiające - wyciągowe
• nawiewne

Przeznaczenie:

przeciwpożarowe klapy oddymiające mcr DOR nie posiadające wyzwalacza termicznego przeznaczone są do zabudowy w instalacjach wentylacji ogólnej lub oddymiającej, w miejscu przechodzenia tych instalacji przez przegrody budowlane.

Mogą być one stosowane jako:

• klapy wywiewne, którymi usuwany jest dym i gorące gazy powstające w trakcie pożaru,
• klapy nawiewne, którymi realizowany jest stały dopływ powietrza zewnętrznego do celów oddymiania.

Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji otwartej lub przegroda klapy pozostaje zamknięta.

Typy klap:

• mcr DOR /D1 - klapy prostokątne, jednodrzwiczkowe
• mcr DOR /D2 - klapy prostokątne, dwudrzwiczkowe

Układy napędowe i wyzwalające:

• mechanizm wyzwalająco-sterujący typu EM24D wyposażony w specjalny układ dźwigniowo krzywkowy, wyzwalacz elektromagnetyczny 24VDC (sterowany impulsem prądowym) oraz sprężyny napędowe umieszczone bezpośrednio na zawiasach przegrody klapy. W przypadku klapy D1 są to jedna lub dwie sprężyny w zależności od wymiarów urządzenia. W przypadku klapy D2 są to analogicznie dwie lub cztery sprężyny.

Wymiary:

Klapy oddymiające typu mcr DOR są produkowane w następujących wymiarach:

• seria D1 - klapa jednoskrzydłowa; wymiary B x H od 200x300 mm do 750x1150 mm
• seria D2 - klapa dwuskrzydłowa; wymiary B x H od 400x300 mm do 1150x1250 m

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich ze skokiem co 1 mm.

Dokumenty techniczne:

• Aprobata Techniczna ITB: AT-15-6523/2004
• Certyfikat Zgodności ITB: CZ-ITB-0872/W
