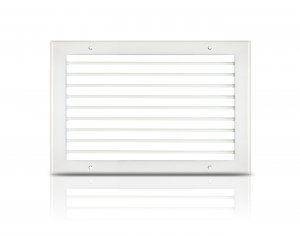

Kratka stalowa jednorzędowa na rurę KSH/Ø, KSV/Ø

KSH/Ø, KSV/Ø - Kratka wentylacyjna stalowa jednorzędowa na rurę.

Zastosowanie:
Nawiew w instalacjach nisko i średnio-ciśnieniowych, w środowisku nieagresywnym o wilgotności względnej do 70%.

Montaż:
Na kanałach wentylacyjnych o przekroju kołowym. Mocowanie za pomocą widocznych śrub w wytłaczanych otworach w ramce czołowej.

Budowa:
Ramka czołowa wykonana z tłoczonych profili stalowych przylegających do kształtu przewodu kołowego. Kierownice wykonane z walcowanych profili z blachy stalowej. Osadzenie kierownic poziome – KSH, pionowe – KSV, regulacja kąta nachylenia ręczna. Opcjonalne warianty wykonania ramki czołowej: łukowa – KSH/O-1 lub łamana – KSH/O-2.

Materiał:
Blacha czarna, ocynkowana lub kwasoodporna.

Wykończenie powierzchni:
Powłoka lakiernicza proszkowa biała RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL.

Regulacja przepływu:
Za pomocą przepustnicy uchylnej jednoelementowej typ N lub przepustnicy szczelinowej typ SK lub SP. Ustawianie przepływu powietrza odbywa się od czoła bez konieczności demontażu kratki.

Certyfikaty:

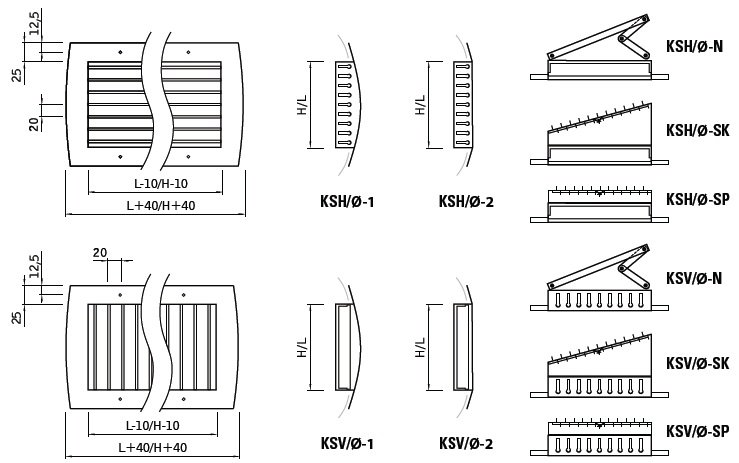

Dane techniczne

Kratka wentylacyjna KSV
