Kurtyny powietrzne Flowair ELiS G to wysokowydajne urządzenia przemysłowe, które ograniczają straty powietrza związane z wymianą powietrza między pomieszczeniem a otoczeniem.
Specyfikacja |
Obudowa wykonana ze stali ocynkowanej oraz elementów z tworzywa sztucznego.
Regulowana kratka wylotowa pozwala na ustawienie odpowiedniego kąta strumienia nawiewanego powietrza.
Kurtyny można łączyć w większe zespoły i montować w pozycji poziomej lub pionowej. Występują w dwóch długościach 1,5 i 2 m oraz w trzech wersjach z wymiennikiem wodnym, grzałkami elektrycznymi oraz bez podgrzewu tzw. „zimne”.
Standardowo urządzenia wyposażone są w 3-biegowe wysokowydajne wentylatory.
ELiS G może być wyposażona w jednostkę sterującą, która umożliwia włączanie i wyłączanie kurtyn, podłączenie czujnika drzwiowego i termostatu oraz zabezpieczenie i ochronę wentylatora przeciw przeciążeniu. Dodatkowo kurtyny można podłączyć do BMS przy wykorzystaniu regulacji T-box i DRV ELiS.
Przeznaczenie:
Kurtyny ELiS G tworzą barierę powietrzną otworów bramowych obiektów typu: magazyny, hale, centra logistyczne itp.
Sterowanie:
Kurtyny ELiS G można łączyć ze sobą za pomocą rozdzielacz RX, który umożliwia podłączenie max. do 3 kurtyn. Dodatkowo do rozdzielacza RX można podłączyć czujnik drzwiowy, 3-stopniowy regulator zmiany biegów z termostatem, zawór dwu lub trójdrogowy. Ponadto urządzenia można wyposażyć w moduł komunikujący się z BMS (DRV ELiS).
Technologia / Innowacje / Korzyści:
Obudowa – to połączenie elementów z tworzywa oraz stali dzięki czemu obniżono masę urządzenia.
Wsporniki montażowe - w standardzie kurtyny wyposażone są w uniwersalne elementy umożliwiające montaż pionowy i poziomy do przegród.
Dane techniczne |
| G1-W-150 | G1-N-150 | G1-E-150 | G1-W-200 | G1-N-200 | G1-E-200 | |
| Zasilanie [V/Hz] | 230/50 | 3x400/50 | 230/50 | 3x400/50 | ||
| Maks. pobór prądu [A] | 2,8 | 17 | 4,2 | 29 | ||
| Maks. pobór mocy [kW] | 0,64 | 12 | 0,96 | 20 | ||
| Wydajność [m3/h] | 6200 | 6500 | 6300 | 8100 | 8600 | 8200 |
| IP wentylatora | 54 | |||||
| Poziom ciśnienia akustycznego [dB (A)]* | 60 | 62 | ||||
| Maks. temp. wody grzewczej [oC] / Maks. ciśnienie robocze [MPa] | 130 / 1,6 | - | - | 130 / 1,6 | - | - |
| Przyłącze [”] | ¾ | - | - | ¾ | - | - |
| Masa urządzenia [kg] | 47,4 | 43 | 49,8 | 62 | 58 | 67 |
| Masa urządzenia napełnionego wodą [kg] | 49,7 | - | - | 64,3 | - | - |
| Zasięg** | 7 | 7,5 | 7 | 7 | 7,5 | 7 |
* maksymalny poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 500 m3, w odległości 3 m od urządzenia.
** zasięg pionowy strumienia izotermicznego dla prędkości granicznej powyżej 3 m/s.
Wymiary |

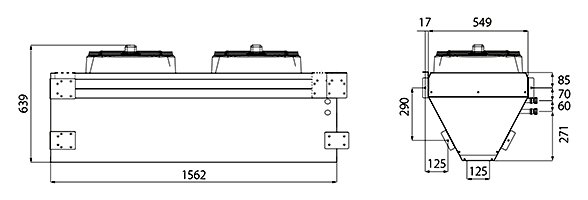

ELiS-G-150

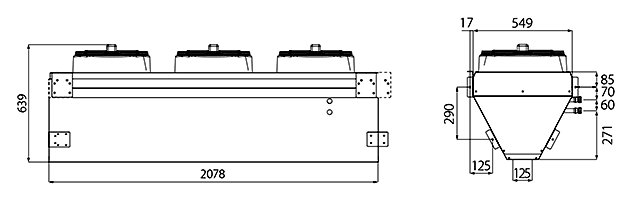

ELiS-G-200
