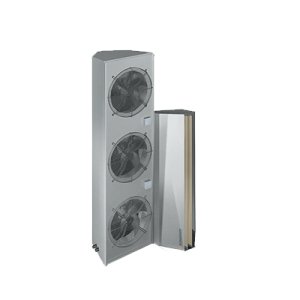

Kurtyna powietrzna SONNIGER - GUARD-PRO (zimne/wodne)

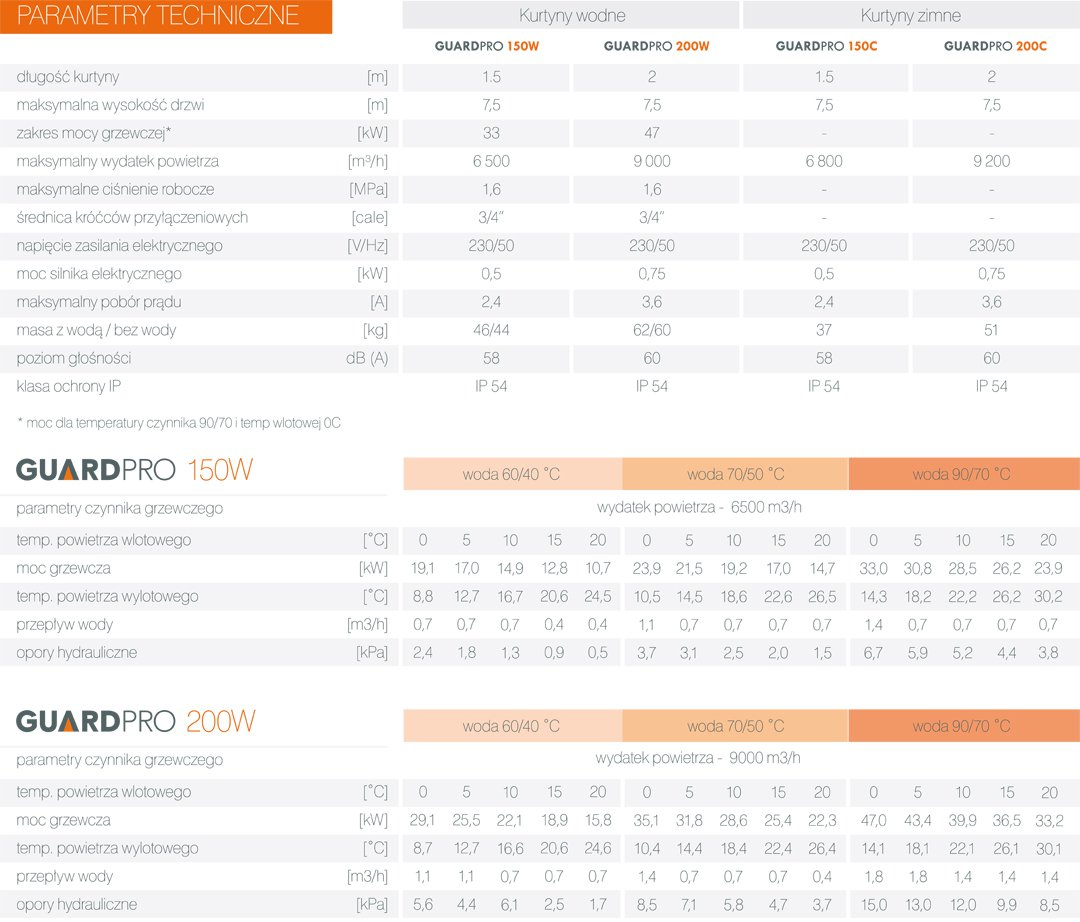

Dane techniczne

Montaż

Uwagi montażowe

• minimalna odległość od sufitu/ściany 300 mm
• aby zwiększyć skuteczność kurtyny można zainstalować dwa zestawy kurtyn po obu stronach bramy wjazdowej
• strumień powietrza nawiewanego powinien być skierowany pod kątem 10° od osi bramy wjazdowej
• elementy łączące moduły wchodzą w zakres dostawy
• elementy łączące kurtynę z sufitem lub podłogą dostępne są opcjonalnie



System ACTIVE PROTECTION W przypadku zastosowania montażu pionowego, innowacyjny system ACTIVE PROTECTION, poprzez modułowe połączenie kurtyny z nagrzewnicą wodną ( w dolnej części) z kurtyną zimną ( w górnej części) umożliwia minimalizację kosztów zużycia energii cieplnej. Ciepłe powietrze z dolnej kurtyny powietrznej miesza się z powietrzem z kurtyny zainstalowanej z góry, tworząc jednocześnie skuteczną barierę dla zimnego powietrza zewnętrznego

Automatyka

Regulator prędkości obrotowej SPEEDER



• Pięciostopniowa regulacja prędkości
• Możliwość sterowania 3 wentylatorami, regulator 2A (SPEEDER 3)
• Możliwość sterowania 6 wentylatorami, regulator 4A (SPEEDER 6)
• Możliwość sterowania 10 wentylatorami, regulator 7A (SPEEDER 10)



Wyłącznik drzwiowy DOORSTOP



• Włączanie/wyłączanie silników kurtyny w momencie otwarcia/zamknięcia bramy wjazdowej
• Montaż w dolnej części prowadnicy drzwi podnoszonych
• Klasa ochrony IP67

Dobór

Wiele budynków kubaturowych oraz obiektów wymagających stale otwartych drzwi, boryka się z problemem niepożądanego napływu zimnego lub ciepłego powietrza do wewnątrz obiektu. Zastosowanie przemysłowej kurtyny powietrznej GUARDPRO wyeliminuje ten problem i zapewni rozdzielenie warunków klimatycznych panujących wewnątrz budynku oraz tych na zewnątrz. Poniżej przedstawiamy kryteria doboru urządzeń GUARDPRO.

Krok 1. Montaż poziomy

Szerokość ościeżnicy drzwiowej powinna być mniejsza lub równa szerokości nawiewanego strumienia powietrza. Przemysłowe kurtyny GUARDPRO występują w dwóch długościach modułowych  1,5 m oraz 2 m. Należy zauważyć, iż w zależności od potrzeby możemy łączyć poszczególne segmenty modułowe zgodnie z dostępną kombinatoryką.

Przykłady modułów:

4m 2m 2m

3m 1,5m 1,5m



3,5m 2m 1,5m

6m 2m 2m 2m



Krok 2. Montaż pionowy

Wysokość ościeżnicy drzwiowej powinna być mniejsza lub równa szerokości nawiewanego strumienia powietrza. Przemysłowe kurtyny GUARDPRO występują w dwóch długościach modułowych  1,5 m oraz 2 m. Należy zauważyć, iż w zależności od potrzeby możemy łączyć poszczególne segmenty modułowe zgodnie z dostępną kombinatoryką (schemat modułów powyżej).

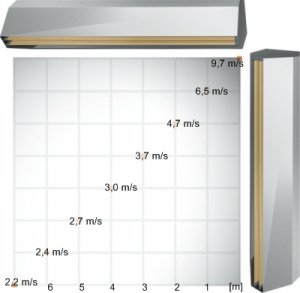

Krok 3. Wysokość montażu – zasięg strugi powietrza pion/poziom.

Maksymalny zasięg strugi powietrza w układzie poziomym (wysokość drzwi) oraz w układzie pionowym (szerokość drzwi) wynosi 7 m.
