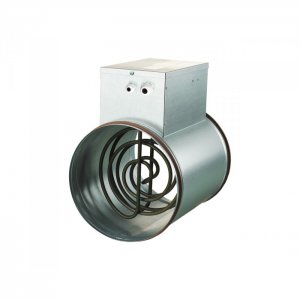

Nagrzewnica elektryczna okrągła VENTS NKo przeznaczona do podgrzewania nawiewanego powietrza w wentylacyjnych systemach o przekroju okrągłym.

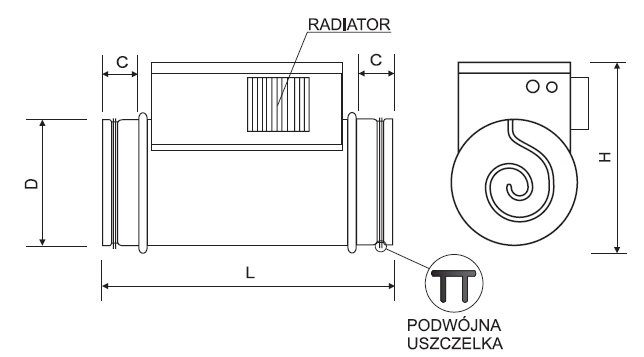

Obudowa i skrzynka przyłączeniowa są wykonane z ocynkowanej blachy stalowej, zaś elementy grzejne ze stali nierdzewnej. Hermetyczne połączenie nagrzewnicy z przewodami wentylacyjnymi umożliwiają gumowe uszczelki.
Nagrzewnice kanałowe NKo są wyposażone w dwa termostaty zabezpieczające przed przegrzaniem:
Każdy typowy wymiar nagrzewnicy posiada parę wariantów mocy. Zwiększenie mocy można osiągnąć poprzez instalowanie nagrzewnic kolejno jedna za drugą.
Dane techniczne |
![]() |
Minimalna wydajność powietrza [m3/h] |
Pobór prądu [A] |
Napięcie [V] |
Moc [kW] |
Ilość elementów grzejnych [kW] |
Ilość faz |
|
---|---|---|---|---|---|---|
NKo 100-0,8-1-C | 80 | 3,5 | 230 | 0,8 | 1x0,8 | ~1 |
NKo 100-1,6-1-C | 120 | 7,0 | 230 | 1,6 | 2x0,8 | ~1 |
NKo 125-1,2-1-C | 90 | 5,2 | 230 | 1,2 | 2x0,6 | ~1 |
NKo 125-2,4-1-C | 150 | 7,8 | 230 | 2,4 | 3x0,8 | ~1 |
NKo 150-1,2-1-C | 120 | 5,2 | 230 | 1,2 | 1x1,2 | ~1 |
NKo 150-2,4-1-C | 150 | 10,4 | 230 | 2,4 | 2x1,2 | ~1 |
NKo 150-3,6-3-C | 265 | 5,2 | 400 | 3,6 | 3x1,2 | ~3 |
NKo 150-6,0-3-C | 360 | 8,7 | 400 | 6,0 | 3x2,0 | ~3 |
NKo 160-1,2-1-C | 150 | 5,2 | 230 | 1,2 | 1x1,2 | ~1 |
NKo 160-2,4-1-C | 180 | 10,4 | 230 | 2,4 | 2x1,2 | ~1 |
NKo 160-3,6-3-C | 265 | 5,2 | 400 | 3,6 | 3x1,2 | ~3 |
NKo 160-6,0-3-C | 440 | 8,7 | 400 | 6,0 | 3x2,0 | ~3 |
NKo 200-1,2-1-C | 150 | 5,2 | 230 | 1,2 | 1x1,2 | ~1 |
NKo 200-2,4-1-C | 180 | 10,4 | 230 | 2,4 | 2x1,2 | ~1 |
NKo 200-3,6-3-C | 265 | 5,2 | 400 | 3,6 | 3x1,2 | ~3 |
NKo 200-6,0-3-C | 440 | 8,7 | 400 | 6,0 | 3x2,0 | ~3 |
NKo 250-3,0-1-C | 375 | 13,0 | 230 | 3,0 | 1x3,0 | ~1 |
NKo 250-6,0-3-C | 440 | 8,7 | 400 | 6,0 | 3x2,0 | ~3 |
NKo 250-9,0-3-C | 660 | 13,0 | 400 | 9,0 | 3x3,0 | ~3 |
NKo 315-2,4-1-C | 265 | 10,4 | 230 | 2,4 | 2x1,2 | ~1 |
NKo 315-3,6-3-C | 375 | 5,2 | 400 | 3,6 | 3x1,2 | ~3 |
NKo 315-6,0-3-C | 440 | 8,7 | 400 | 6,0 | 3x2,0 | ~3 |
NKo 315-9,0-3-C | 660 | 13,0 | 400 | 9,0 | 3x3,0 | ~3 |
Montaż |
Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Kanałowe nagrzewnice mogą być ustawiane w dowolnym położeniu, oprócz położenia tablicą rozdzielczą w dół (niebezpieczeństwo gromadzenia się skroplin).
Zaleca się ustawienie w którym strumień powietrza przepływa równomiernie przez cały przekrój.
Przed nagrzewnicą powinien znajdować się filtr powietrza, zabezpieczający elementy grzejne przed zabrudzeniem.
Rekomendowana odległość między nagrzewnicą i innymi elementami systemu powinna być nie mniejsza niż 2 przyłączeniowe średnice.
Wydajność nagrzewnic kanałowych jest obliczona na minimalną prędkość strumienia powietrza 1,5 m/s i maksymalną temperaturę wychodzącego powietrza + 40ºC. W przypadku zastosowania regulatora obrotów wentylatora niezbędne jest zabezpieczenie minimalnej wydajności przez nagrzewnicę.
Nagrzewnica nie może pracować przy wyłączonym wentylatorze.
Do prawidłowej i bezpiecznej pracy nagrzewnicy zaleca się stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i ochronę:
