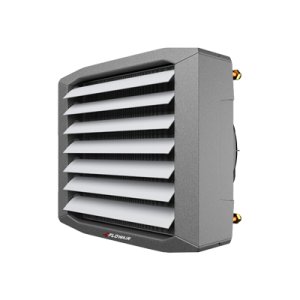

Nagrzewnica wodna Flowair LEO-FB (10-100kW)

Nagrzewnica wodna przeznaczona do montażu wewnątrz pomieszczeń o szerokim  zakresie mocy grzewczych: 2 – 100 kW.  Obudowa wykonana z lekkiego i wytrzymałego materiału epp (spieniony polipropylen).

Specyfikacja

Specjalnie zaprojektowana konsola umożliwia montaż pionowy urządzenia na wąskich słupach i przegrodach. Mocowana do aparatu pionowo umożliwia jego montaż równolegle lub pod różnymi kątami ściany. Specjalne uchwyty podstropowe pozwalają na montaż podsufitowy. Aparaty dostępne również z energooszczędnymi wentylatorami EC (elektronicznie komutowanymi), które pozwalają na ograniczenie kosztów zużycia energii elektrycznej nawet o 50%. Aparaty LEO FB współpracują również z komorami mieszania tworząc najprostszy system wentylacji mechanicznej.

Przeznaczenie:

Uniwersalność obudowy wykonanej z lekkiego i wytrzymałego materiału epp (spieniony polipropylen) sprawia, że urządzenia LEO FB znajdują zastosowanie w różnego rodzaju obiektach o średnich i dużych kubaturach np.: centra logistyczne, hale przemysłowe, magazyny, pawilony handlowe itp.

Sterowanie:

Dostępne są trzy rodzaje regulacji:
- Regulacja T-box dla LEO typ V – czyli inteligentne sterowanie dopasowane do indywidualnych potrzeb,
- Regulacja T-box dla LEO typ M – czyli inteligentne sterowanie i oszczędność energii,
- Regulacja HMI dla LEO typ V – czyli  rozszerzona funkcjonalność i większy komfort użytkowania,
- Regulacja TS dla LEO typ V – czyli podstawowa funkcjonalność i prosta obsługa.

Technologia / Innowacje / Korzyści

obudowa – lekka, wytrzymała obudowa z epp (spieniony polipropylen).
Konsola – umożliwiająca zawieszenie urządzenia na wąskich słupach i przegrodach.
Oszczędność – wersja modulowana urządzenia wyposażona w bardzo energooszczędne wentylatory z silnikiem elektronicznie komutowanym EC.
Akcesoria – szeroki asortyment akcesoriów pozwalający na efektywniejsze wykorzystanie urządzeń: tacka FB, konfuzor, nawiewnik.

Dane techniczne



  FB
10 V		 FB
10 M		 FB
20 V		 FB
20 M		 FB
30 V		 FB
30 M		 FB
25 V		 FB
25 M		 FB
45 V		 FB
45 M		 FB
65 V		 FB
65 M		 FB
95 V		 FB
95 M
Wentylator LEO FB V - Osiowy, jednofazowy, prądu zmiennego z silnikiem 3-biegowym.
LEO FB M - Osiowy, jednofazowy, prądu zmiennego z silnikiem elektronicznie komutowanym.
Max. strumień przepływu powietrza [m3/h] 2100 2000 1900 4400 4100 3900 8500
Zasilanie [V/Hz] 230/50
Max. pobór prądu [A] 0,5 0,25 0,5 0,25 0,5 0,25 1,4 0,7 1,4 0,7 1,4 0,7 2x1,4 (2,8) 2x0,7 (1,4)
Max. pobór mocy [W ] 110 57,5 110 57,5 110 57,5 320 170 320 170 320 170 2x320 (640) 2x170 (340)
IP / Klasa izolacji 54/F
Max. poziom ciśnienia akustycznego* [dB(A)] 47 45 47 45 47 45 54 51 54 51 54 51 57 53
Max. zasięg strumienia powietrza** [m] 14,5 14 13 26 24 22 33
Wymiennik ciepła Cu – Al., jednorzędowy Cu – Al., dwurzędowy Cu – Al., dwurzędowy Cu – Al., jednorzędowy Cu – Al., dwurzędowy Cu – Al., trzyrzędowy Cu – Al., dwurzędowy
Nominalna moc grzewcza*** [kW ] 10,1 21,4 27,3 26,7 45 65,5 100,9
Przyrost temperatury powietrza
(ΔT )*** [oC]		 14,5 32 42,5 18 32,5 50 36
Max. temp. wody grzewczej [oC] 120 120 120 120 120 120 120
Max. ciśnienie robocze [MPa] 1,6
Przyłącze [”] ½ ½ ½ ¾ ¾ ¾ ¾
Rodzaj obudowy EPP - spieniony polipropylen
Kolor Szary****
Środowisko pracy Wewnątrz pomieszczeń
Max. temperatura pracy [oC] 50 50 50 60 60 60 60
Pozycja pracy Dowolna
Masa urządzenia [kg] 9,3 7,4 10,2 8,3 11,3 9,5 14,8 11,5 16 13,1 18,3 15 32,2 25,6
Masa urządzenia napełnionego wodą [kg] 10 8,1 11,4 9,5 12,7 10,9 15,8 12,5 18 15,1 21 17,7 35,7 29,1

* zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s
** poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500m3, w odległości 5 m od urządzenia
*** przy maksymalnym przepływie strumienia powietrza, temp. czynnika grzewczego 90/70°C, temp. powietrza na wlocie do urządzenia 0°C
**** kolor zbliżony do RAL 9007.

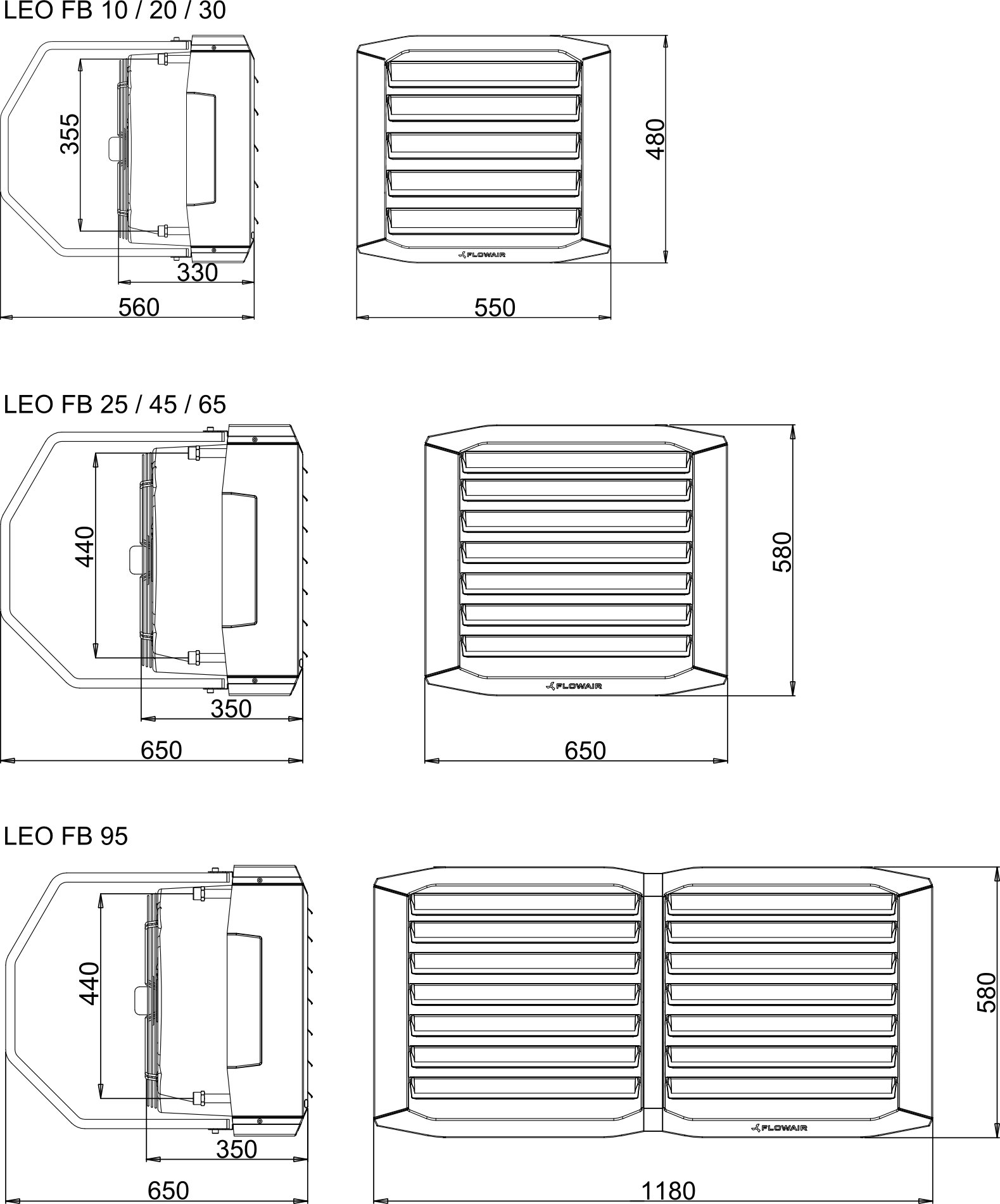

Wymiary

leo-fb-wymiary
