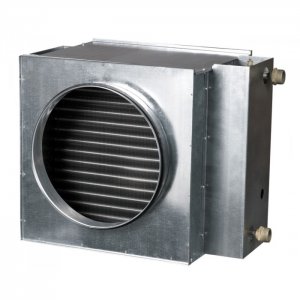

Nagrzewnica wodna kanałowa okrągła VENTS NKVo przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojach okrągłych.
Obudowa nagrzewnicy wodnej kanałowej jest wykonana z ocynkowanej stali, rurowe kolektory są wykonane z miedzianych rurek, powierzchnia wymiennika ciepła jest wykonana z aluminiowych płyt. W celu hermetycznego połączenia z przewodami wentylacyjnymi nagrzewnice są zaopatrzone w gumowe uszczelki. Nagrzewnice występują w wariancie dwu- lub czterorzędowym, przeznaczone są do eksploatacji przy maksymalnym roboczym ciśnieniu 1,6 MPa (16 bar) i maksymalnej roboczej temperaturze wody +90ºC. We wlotowym króćcu nagrzewnicy jest przewidziana możliwość montażu czujnika temperatury zabezpieczającego przed zamarzaniem nagrzewnicy.
Montaż |
Konstrukcja nagrzewnicy wodnej kanałowej pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Nagrzewnice wodne powinny być ustawiane w położeniu pozwalającym dokonać jej odpowietrzania. Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy.
Zaleca się ustawiać tak, żeby strumień powietrzny był równomiernie rozdzielony na cały przekrój.
Przed nagrzewnicą powinien być ustawiony filtr powietrzny, zabezpieczający przed zabrudzeniem.
Nagrzewnica powinna być ustawiana za wentylatorem. Odległość między wentylatorem a nagrzewnicą powinna wynosić nie mniej niż dwie średnice nagrzewnicy.
Nagrzewnicę należy połączyć zgodnie z przykładem poniżej. W innym przypadku jej sprawność będzie mniejsza o około 15%.
Jeśli nośnikiem ciepła jest woda, urządzenia grzewcze są przeznaczone dla instalowania tylko wewnątrz pomieszczenia. Dla montaży zewnętrznego konieczne jest używanie jako nośnika ciepła niezamarzającej mieszkanki (na przykład roztwór glikolu etylenowego).
Dla prawidłowej i bezpiecznej pracy nagrzewnicy proponuje się stosować system automatyki, zabezpieczający kompleksowe sterowanie i zabezpieczenie:
Dane techniczne |

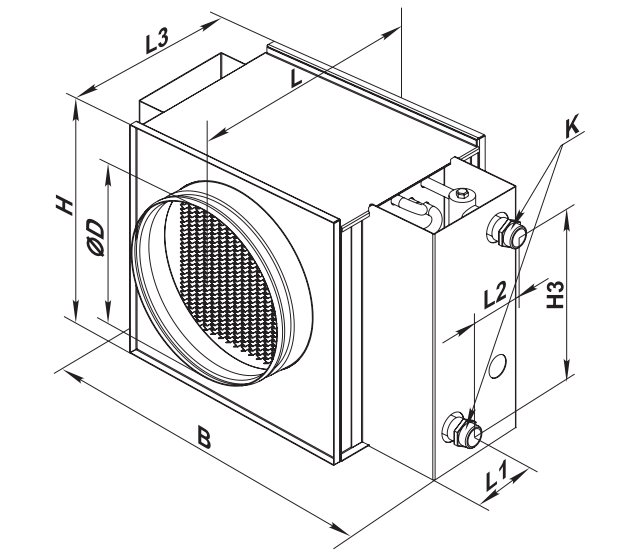

Dane techniczne nagrzewnicy wodnej kanałowej okrągłej
Ø D [mm] |
B [mm] |
H [mm] |
H3 [mm] |
L [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
K | ilość rzędów rur |
m [kg] |
|
---|---|---|---|---|---|---|---|---|---|---|---|
NKVo 100-2 | 99 | 350 | 230 | 150 | 300 | 32 | 43 | 220 | 3/4" | 2 | 3,9 |
NKVo 100-4 | 99 | 350 | 230 | 150 | 300 | 28 | 65 | 220 | 3/4" | 4 | 5,2 |
NKVo 125-2 | 124 | 350 | 230 | 150 | 300 | 32 | 43 | 220 | 3/4" | 2 | 4,0 |
NKVo 125-4 | 124 | 350 | 230 | 150 | 300 | 28 | 65 | 220 | 3/4" | 4 | 5,3 |
NKVo 150-2 | 149 | 400 | 280 | 200 | 300 | 32 | 43 | 220 | 3/4" | 2 | 7,5 |
NKVo 150-4 | 149 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | 3/4" | 4 | 8,2 |
NKVo 160-2 | 159 | 400 | 280 | 200 | 300 | 32 | 43 | 220 | 3/4" | 2 | 7,5 |
NKVo 160-4 | 159 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | 3/4" | 4 | 8,2 |
NKVo 200-2 | 198 | 400 | 280 | 200 | 300 | 32 | 43 | 220 | 3/4" | 2 | 7,5 |
NKVo 200-4 | 198 | 400 | 280 | 200 | 300 | 28 | 65 | 220 | 3/4" | 4 | 8,2 |
NKVo 250-2 | 248 | 470 | 350 | 270 | 350 | 32 | 43 | 270 | 1" | 2 | 10,3 |
NKVo 250-4 | 248 | 470 | 350 | 270 | 350 | 28 | 65 | 270 | 1" | 4 | 10,8 |
NKVo 315-2 | 313 | 550 | 430 | 350 | 450 | 57 | 43 | 370 | 1" | 2 | 12,6 |
NKVo 315-4 | 313 | 550 | 430 | 350 | 450 | 53 | 65 | 370 | 1" | 4 | 13,4 |
