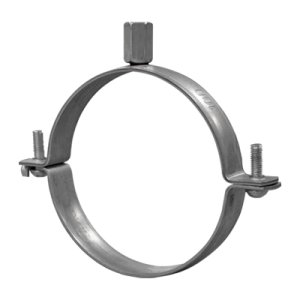

HR40 - Obejma montażowa do rur.
Obejmy stalowe ocynkowane HR:
Obejmy kwasoodporne KHR:
Wykonanie
Materiał
Wymiary |

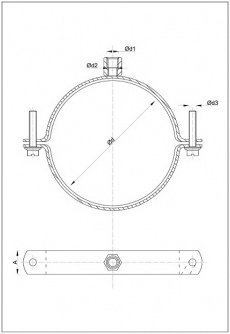

Obejmy od 80 mm do 450 mm |
![]() |
HR40/KHR40 |
Wielkość d [mm] |
Średnica mocowania d1 [mm] |
Średnica mocowania d2 [mm] |
Średnica mocowania d3 [mm] |
Szerokość obejmy A [mm] |
Obciążenie zalecane dla HR40 Fzal |
---|---|---|---|---|---|
0080 | M10 | M8 | M6 | 20 | 0,7 |
0100 | M10 | M8 | M6 | 20 | 0,7 |
0125 | M10 | M8 | M6 | 20 | 0,7 |
0140 | M10 | M8 | M6 | 20 | 0,7 |
0150 | M10 | M8 | M6 | 20 | 0,7 |
0160 | M10 | M8 | M6 | 20 | 0,7 |
0180 | M10 | M8 | M6 | 20 | 0,7 |
0200 | M10 | M8 | M6 | 20 | 0,7 |
0224 | M10 | M8 | M6 | 20 | 0,7 |
0250 | M10 | M8 | M6 | 20 | 0,7 |
0280 | M10 | M8 | M6 | 20 | 0,5 |
0300 | M10 | M8 | M6 | 20 | 0,5 |
0315 | M10 | M8 | M6 | 20 | 0,5 |
0355 | M10 | M8 | M6 | 20 | 0,5 |
0400 | M10 | M8 | M6 | 20 | 0,5 |
0450 | M10 | M8 | M6 | 20 | 0,5 |
Fzal. - Obciążenie zalecane określono przy uwzględnieniu współczynników bezpieczeństwa względem obciążenia charakterystycznego.
Przy mocowaniu obejm dwustronnie przez otwory zaciskowe wielkość obciążenia dopuszczalnego odpowiada Fpz obciążeniu dopuszczalnemu złącza podwieszeniowego (śruby, pręta gwintowanego itp.)

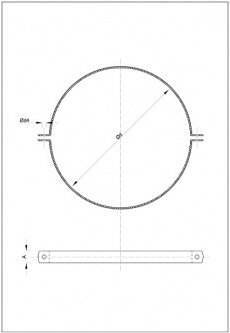

Obejmy od 500 mm do 1600 mm |
![]() |
HR40/KHR40 |
Wielkość d [mm] |
Średnica mocowania d4 [mm] |
Szerokość obejmy A [mm] |
Obciążenie zalecane dla HR40 Fzal [kN] |
---|---|---|---|
0500 | 8,5 | 25 | Fpz |
0560 | 8,5 | 25 | Fpz |
0600 | 8,5 | 25 | Fpz |
0630 | 8,5 | 25 | Fpz |
0710 | 8,5 | 25 | Fpz |
0800 | 8,5 | 25 | Fpz |
0900 | 8,5 | 25 | Fpz |
1000 | 8,5 | 25 | Fpz |
1120 | 8,5 | 25 | Fpz |
1250 | 8,5 | 25 | Fpz |
1400 | 8,5 | 25 | Fpz |
1500 | 8,5 | 25 | Fpz |
1600 | 8,5 | 25 | Fpz |
Przy mocowaniu obejm dwustronnie przez otwory zaciskowe wielkość obciążenia dopuszczalnego odpowiada Fpz obciążeniu dopuszczalnemu złącza podwieszeniowego (śruby, pręta gwintowanego itp.)
