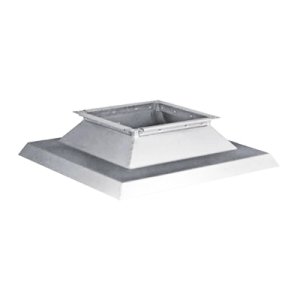

Podstawa dachowa HAKOM PD-A/I, PD-A/II

Specyfikacja

Zastosowanie:

Podstawy dachowe typu A stosowane są jako elementy nośne czerpni i wyrzutni dachowych o przekroju prostokątnym. Wielkość podstawy typu A dobiera się w zależności od wielkości elementu współpracującego

Podstawy dachowe typu A opracowano w dwóch odmianach:

• A/I –   stosowane dla instalacji bezkanałowych
• A/II -  stosowane dla instalacji kanałowych

Długość prostki kanałowej w podstawach A/II określa się w zależności od konstrukcji i pochylenia dachu tak aby zapewnić dogodne warunki montażu

Podstawy dachowe typu A montowane są na poziomych cokołach, wykonanych w połaciach dachowych.
Konstrukcje i wymiary cokołów wymagają indywidualnego opracowania, zależnie od rodzaju dachu lub zastosowania cokołów CDS-A wg niniejszego katalogu.

Konstrukcja:

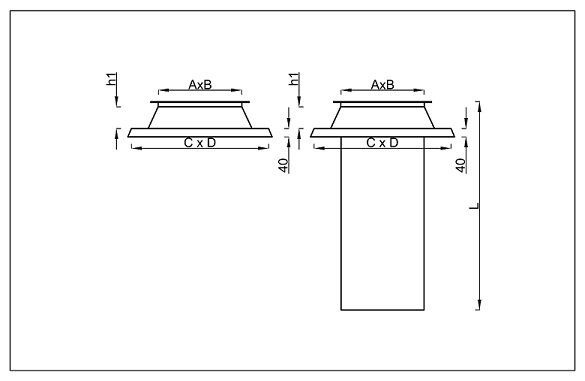

• Podstawy dachowe typu A/I składają się z płaszcza nośnego oraz kołnierza przyłącznego z profila kanałowego.
• Podstawy dachowe typu A/II składają się z płaszcza nośnego, prostki kanałowej oraz kołnierzy przyłącznych z profili kanałowych.

Wersje:

• PD-A/I     - podstawa dachowa
• PD-A/II    - podstawa dachowa z prostką

Materiał:

• …-OC   - blacha ocynkowana
• …-OC-RAL…   - blacha ocynkowana malowana RAL
• …-KO  - wykonanie kwasoodporne
• …-AL.  - wykonanie z aluminium
• …-MD  - wykonanie z miedzi

Dobór:

Wielkość podstawy dachowej dobiera się w zależności od wielkości czerpni/wyrzutni dachowej lub innego elementu zakańczającego.

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość podstawy dachowej (dla podstaw A/II również długość prostki kanałowej).
Przy nietypowej wielkości cokołu dachowego należy również podać wymiary cokołu w celu dostosowania wielkości płyty nośnej podstawy.

Przykład oznaczania:

Dla podstawy dachowej A/II o wielkości 250x250 malowana proszkowo na kolor RAL9007 z prostką długości 980 mm:
Podstawa dachowa typ PD-A/II-OC-RAL9007-250x250/980

Atesty i certyfikaty:

• Deklaracja zgodności
