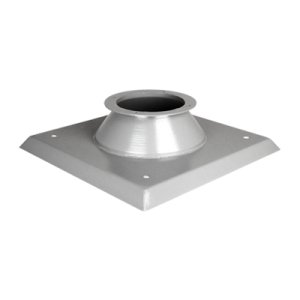

Podstawa dachowa HAKOM PD-B/I, PD-B/II, PD-B/III

Specyfikacja

Zastosowanie:

Podstawy dachowe typ PD-B stosowane są jako elementy nośne wywietrzaków, czerpni i wyrzutni dachowych oraz wentylatorów dachowych o przekroju kołowym. Wielkość podstawy typu PD-B dobiera się w zależności od wielkości elementu współpracującego.

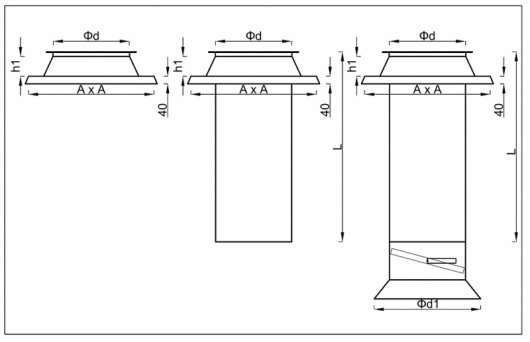

Podstawy dachowe typu PD-B opracowano w trzech odmianach:

• PD-B/I - stosowane dla instalacji bezkanałowych
• PD-B/II - stosowane dla instalacji kanałowych
• PD-B/III - stosowane dla instalacji bezkanałowych wymagających regulacji ilości przepływu powietrza.

Długość prostki kanałowej w podstawach B/II określa się w zależności od konstrukcji i pochylenia dachu tak aby zapewnić dogodne warunki montażu.
Podstawy dachowe typu A montowane są na poziomych cokołach, wykonanych w połaciach dachowych.
Konstrukcje i wymiary cokołów wymagają indywidualnego opracowania, zależnie od rodzaju dachu lub zastosowania cokołów CDS-B wg niniejszego katalogu.

Konstrukcja:

Podstawy dachowe typu PD-B/I składają się z płaszcza nośnego oraz kołnierza przyłącznego. Podstawy dachowe typu PD-B/II składają się z płaszcza nośnego, prostki kanałowej oraz kołnierzy przyłącznych. Mogą być wykonane również jako element do połączeń bezkołnierzowych. Podstawy dachowe typu PD-B/III składają się z płaszcza nośnego, prostki kanałowej, kołnierza przyłącznego, leja wlotowego z przepustnicą regulacyjną oraz siatki ochronnej.

Wszystkie połączenia stałe podstaw dachowych są wykonywane jako połączenia spawane lub zgrzewane zabezpieczone antykorozyjnie.

Wersje:

• PD-B/I - podstawa dachowa
• PD-B/II - podstawa dachowa z prostką
• PD-B/III - podstawa dachowa z prostką i przepustnicą

Materiał:

• …-OC - blacha ocynkowana
• …-OC-RAL - blacha ocynkowana malowana RAL
• …-KO - blacha kwasoodporna
• …-AL. - blacha aluminiowa
• …-MD - blacha miedziana

Dobór:

Wielkość podstawy dachowej dobiera się w zależności od wielkości czerpni/wyrzutni dachowej lub innego elementu zakańczającego.

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość podstawy dachowej (dla podstaw PD-B/II i PD-B/III również długość prostki kanałowej).
Przy nietypowego cokołu należy również podać wymiary cokołu w celu dostosowania wielkości płyty nośnej podstawy typu PD-B.

Przykład oznaczania:

Podstawę dachową typ PD-B/II o wielkości d=250 mm, z blachy ocynkowanej w dokumentacji projektowej oznacza się : Podstawa dachowa typ PD-B/II-250/1000-OC

Atesty i certyfikaty:

• Deklaracja zgodności
