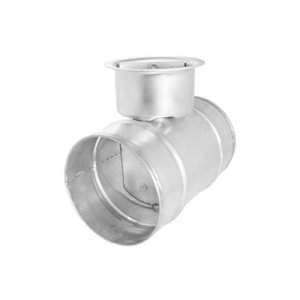

Przepustnica regulacyjna PDR z mechanizmem stalowym ręcznym SPIRO.
Przepustnice służą do regulacji przepływu powietrza w instalacjach wentylacyjnych i wentylacyjno-klimatyzacyjnych. Nie zamykają całkowicie przepływu powietrza w instalacji.
Konstrukcja:
Przepustnice wykonane są ze stal ocynkowanej powłoka Z275. Mechanizm mocowany na stałe do obudowy. Przepustnice wykonane są z tolerancją -2/-5 mm od wymiaru nominalnego przewodu. Położenie przepustnicy widoczne jest na uchwycie w zakresie 0-90oC. Produkowane w zakresie 80-500 mm.
Zastosowanie:
Przepustnice PDR mogą być stosowane wszędzie tam gdzie nie jest wymagane szczelne zamknięcie przewodu wentylacyjnego. Przepustnica jest zaprojektowana tak aby można było ją zamontować w systemie wentylacyjnym nieizolowanym i izolowanym o grubości izolacji do 50 mm.

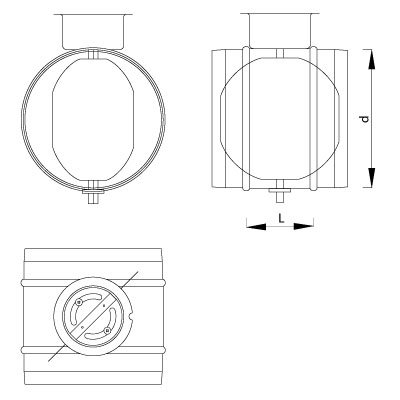

Dane techniczne |
Wielkość | Średnica d [mm] |
Długość L [mm] |
Masa [kg] |
---|---|---|---|
0080 | 78 | 100 | 0,4 |
0100 | 98 | 100 | 0,5 |
0125 | 123 | 100 | 0,6 |
0150 | 148 | bd | 0,7 |
0160 | 158 | bd | 0,8 |
0180 | 178 | bd | 1,0 |
0200 | 197 | bd | 1,1 |
0250 | 247 | bd | 1,5 |
0315 | 313 | bd | 2,0 |
0400 | 397 | bd | 2,7 |
0450 | 447 | bd | 3,3 |
0500 | 497 | bd | 3,8 |
