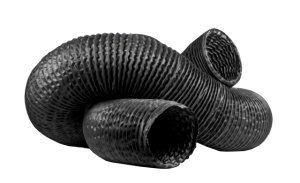

Przewód elastyczny techniczny 4LW03

Przewód elastyczny techniczny 4LW03 do wentylacji, odprowadzania mediów gazowych i pyłów, w środowiskach zagrożonych wybuchem



Materiał ścianki tkanina obustronnie pokryta antyelektrostatycznym PCV
Grubość ścianki 0,55 mm
Podstawa konstrukcji węża drut stalowy sprężynowy pomiedziowany lub czarny
Średnica drutu 1,2 ÷ 3,5 mm
Długości handlowe standardowo do 6 mb, po uzgodnieniu możliwe większe długości
Kolor czarny, nieprzeźroczysty
Odprowadzanie ładunków elektrostatycznych poprzez uziemienie spirali
Rezystancja powierzchniowa 106 Ohm
Odporność chemiczna patrz tabela odporności chemicznej
Odporność termiczna - 10 ÷ +70 OC
Właściwości elastyczny, certyfikat bezpieczeństwa dla tkaniny wydany przez Główny Instytut Górniczy
Zastosowanie wentylacja, odprowadzanie mediów gazowych i pyłów, w środowiskach zagrożonych wybuchem



Wymiary



Kod wyrobu Średnica wewnętrzna [mm] Średnica zewnętrzna [mm] Promień zginania [mm] Masa
[kg/m]
PET-4LW03-0080
80
83
105
0,64
PET-4LW03-0090
90
93
115
0,66
PET-4LW03-0100
100
103
125
0,68
PET-4LW03-0110
110
113
135
0,71
PET-4LW03-0120
120
123
145
0,74
PET-4LW03-0125
125
128
150
0,76
PET-4LW03-0130
130
133
155
0,78
PET-4LW03-0140
140
143
165
0,81
PET-4LW03-0145
145
148
170
0,83
PET-4LW03-0150
150
153
175
0,85
PET-4LW03-0160
160
163
185
0,88
PET-4LW03-0170
170
174
195
0,90
PET-4LW03-0180
180
184
205
0,91
PET-4LW03-0190
190
194
215
0,95
PET-4LW03-0200
200
204
225
1,00
PET-4LW03-0210
210
214
237
1,05
PET-4LW03-0220
220
224
250
1,10
PET-4LW03-0250
250
254
275
1,24
PET-4LW03-0280
280
284
305
1,37
PET-4LW03-0300
300
304
330
1,45
PET-4LW03-0315
315
319
348
1,50
PET-4LW03-0350
350
354
380
1,62
PET-4LW03-0400
400
405
430
2,00



Przewody elastyczne o innych średnicach z zakresu 80 ÷ 1000 mm dostępne po wcześniejszym uzgodnieniu.
