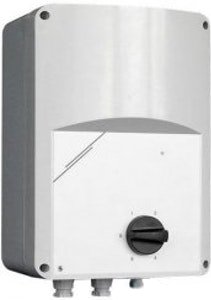

STRS1 - Regulator 1F (1*230V) z modułem TK.
Klasyczny transformatorowy 5-stopniowy regulator prędkości obrotowej (230V, 50Hz) do jednofazowych silników urządzeń rotacyjnych (wentylatory, pompy). Regulatory STRS1 są dodatkowo wyposażone w moduł do podłączenia styków TK do termicznej ochrony silnika. Montaż natynkowy.
Specyfikacja |
Parametry techniczne:
Zastosowanie:
Ręczna regulacja silników wentylatorów w całym zakresie prędkości obrotowej za pomocą zmiany napięcia zasilającego. Możliwość wyłączenia urządzenia bez zmiany nastawień regulatora.
Dane techniczne |
| Imax [A] |
Bezpiecznik [A] |
Wwaga [kg] |
|
|---|---|---|---|
| STRS1 15L22 | 1,5 | 2.0 | 2,1 |
| STRS1 25L22 | 2,2 | 3.15 | 5,0 |
| STRS1 35L22 | 3,5 | 5.0 | 4,7 |
| STRS1 50L22 | 5,0 | 8.0 | 5,4 |
| STRS1 75L22 | 7,5 | 12.5 | 8,1 |
| STRS1 100L22 | 10,0 | 16.0 | 13,2 |
| STRS1 130L22 | 13,0 | 20.0 | 16,9 |
| STRS1 160L20 | 16,0 | 25.0 | 19,9 |
| STRS1 200L20 | 20,0 | 30.0 | 21,5 |

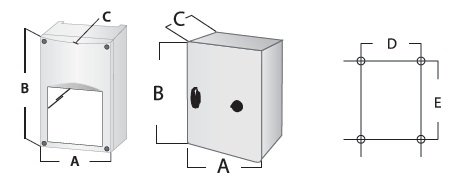

| A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
|
|---|---|---|---|---|---|
| STR 1 15L22 | 115 | 205 | 100 | 98 | 140 |
| STR 1 25L22 | 170 | 225 | 140 | 155 | 194 |
| STR 1 35L22 | 170 | 255 | 140 | 155 | 194 |
| STR 1 50L22 | 170 | 255 | 140 | 155 | 194 |
| STR 1 75L22 | 200 | 305 | 140 | 183 | 236 |
| STR 1 100L22 | 300 | 425 | 185 | 255 | 255 |
| STR 1 130L22 | 300 | 325 | 185 | 255 | 255 |
| STR 1 160L20 | 300 | 425 | 235 | 255 | 355 |
| STR 1 200L20 | 300 | 430 | 235 | 255 | 355 |
