Regulator elektroniczny ITRS (1F/230V) ze stykiem TK

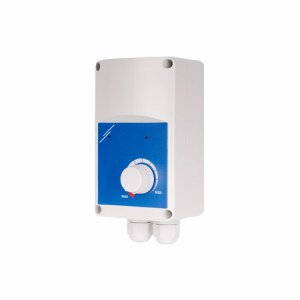

ITRS-9 - Elektroniczny regulator prędkości obrotowej wentylatorów ze stykami TK.

Elektroniczne regulatory prędkości serii ITRS kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia.

Regulator ITRS jest wyposażony w automatyczne wykrywanie źródła zasilania, styki termiczne (TK) w celu ochrony silnika przed przegrzaniem, NO (styk otwarty) i NC (styk zamknięty) oraz zdalne uruchamianie i zatrzymywanie wejść. Minimalne i maksymalne prędkości są regulowane za pomocą wewnętrznych trymerów.

Regulator ma nieregulowane wyjście do podłączenia siłownika zaworu, lampy itp. Wyjście jest regulowane potencjometrem w zakresie od minimalnego napięcia wyjściowego do napięcia zasilania. Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start, które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.

Dane techniczne

Główna charakterystyka:



Napięcie zasilania: 110—240 VAC / 50—60 Hz
Wyjście regulowane: MIN-MAX (Umin—Umax)
Maksymalne obciążenie: w zależności od wersji
Wyjście nieregulowane: 230VAC / Imax 2 A
Minimalne napięcie wyjściowe MIN: 30—60 % Us
Maksymalne napięcie wyjściowe MAX: 100 % Us
Wyjście alarmowe: 230 VAC, Imax 0,5A
Czas trwania szybkiego startu: 8—10 s
Ochrona: przegrzanie silnika
Warunki pracy - temperatura: -20—35 °C
Warunki pracy - wilgotność względna: 5—95 % rH (bez kondensatu)
Stopień ochrony:  IP54 (zgodnie z EN 60529)



Dane techniczne:​

  I max
[A]		 Bezpiecznik
[A]		 Waga
[kg]		 Obudowa
ITRS-9-015-DT 1,5 F 3,15AH 250VAC 0,41 ABS
ITRS-9-030-DT 3,0 F 5,0AH 250VAC 0,45 ABS
ITRS-9-050-DT 5,0 F 8,0AH 250VAC 0,64 ABS
ITRS-9-060-DT 6,0 (6,3*32) F  10,0AH 250VAC 0,83 ABS
ITRS-9-100-DT 10,0 (6,3*32) F 15AH 250VAC 0,95 ABS

Spełnia normy:

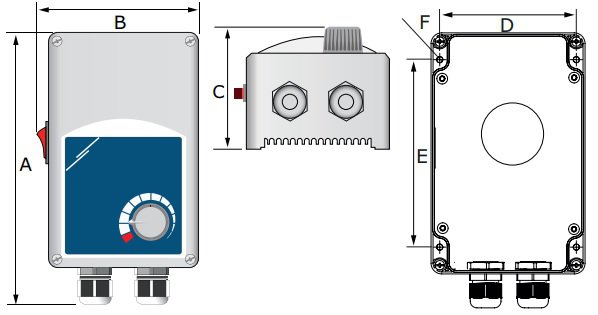

Wymiary

ITRS-9-rysunek

  A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F
[mm]
ITRS-9-015-DT 162 96 75 71 108,8 4,2
ITRS-9-030-DT 162 96 75 71 108,0 4,2
ITRS-9-050-DT 162 96 93 71 108,8 4,2
ITRS-9-060-DT 205 124 97 102 140 4,6
ITRS-9-100-DT 205 124 97 102 140 4,6
