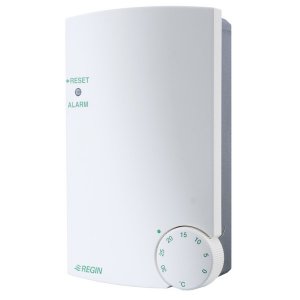

Regulator nagrzewnic wodnych AQUA

AQUA 24TF/230T

Analogowy regulator temperatury nagrzewnic wodnych z układem przeciwzamrożeniowym.

Dane techniczne

Zastosowanie:

Regulaotr AQUA przeznaczony jest do sterownia siłownikami zaworów nagrzewnic i ma wbudowany układ ochrony zamrożeniowej. AQUA może utrzymywać zadaną temperaturę nawiewu albo pomieszczenia (wywiewu) z limitem maksymalnym i minimalnym temperatury nawiewu.

Zasilanie:

Parametry pracy:

Zakres nastaw 0...30oC (nastawnik wbudowany albo zewnętrzny), możliwość obniżenia zdalnego nastawy w okresie nocnym. Regulator zależnie od konfiguracji wymaga dołączenia tylko kanałowego czujnika temperatury albo czujnika kanałowego i czujnika temperatury pomieszczenia/wywiewu. Można też wykorzystać jako czujnik pomieszczeniowy wbudowany w AQUA czujnik temperatury. Regulator wymaga podłączenia czujnika przeciwzamrożeniowego umieszczonego na powrcie wody z nagrzewnicy.

Układ współpracuje wyłącznie z czujnikami temperatury typu NTC (seria TG-K, TG-R, TG-A)

Dane techniczne

  AQUA 24TF AQUA 230T Jednostka
Napięcie zasilania 24V AC +/-10% 230V AC +/-10%  [V]
Częstotliwość 50/60 50/60 [Hz]
Zużycie mocy Max 5 VA   -
Dozwolony poziom temp. otoczenia 0...50 0...50 [°C]
Dopuszczalna wilgotność względna, bez kondensacji 90 90 [%]
Zakres nastaw regulacyjnych 0...30 0...30 [°C]
Współczynnik kaskady 1...15 1...15 -
Klasa zamknięcia obudowy 20 20 [IP]
Masa 0,25 0,25 [kg]
WYMIARY:
Długość 92 92 [mm]
Wysokość 150 150 [mm]
Głębokość 45 45 [mm]
