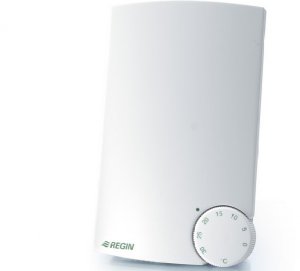

Regulator triakowy nagrzewnic jedno- lub dwufazowych PULSER

Zastosowanie:

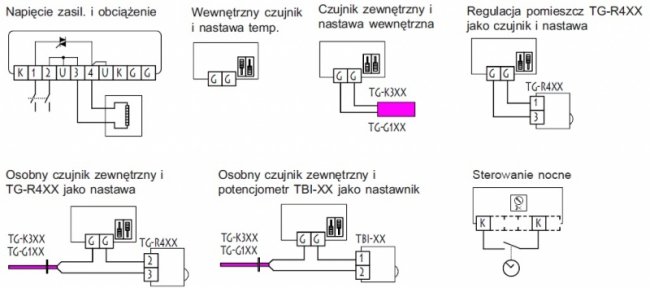

Urządzenie włącza się szeregowo pomiędzy źródło zasilania a grzałki. Pulser M ma wbudowany regulator, który może być sterowany równocześnie przez czujnik główny oraz czujnik limitowy. Czujnikiem głównym może być np.: czujnik pokojowy - wbudowany lub zewnętrzny czujnik pomieszczeniowy. Czujnikiem limitu (minimum lub maksimum) może być sonda kanałowa umieszczona w kanale za nagrzewnicą. W takiej konfiguracji czujnik główny steruje funkcją grzania, przy czym maksymalna (lub minimalna - zależnie od nastawy) temperatura nawiewu jest utrzymywana dzięki sygnałowi z czujnika limitu.

Zasada działania:

Pulser reguluje płynnie moc oddawaną do nagrzewnicy metodą pulsacyjną. Oznacza to, iż okres pulsacji (60 sekund) dzielony jest na czas pełnego włączenia i całkowitego wyłączenia. Pulser M zmienia płynnie długość tych okresów. Np. włączenie na 15 s. i wyłączenie na 45 s. odpowiada przekazaniu około 1/4 mocy do układu. Bezwładność cieplna grzałek wyrównuje wahania temperatury. Dobór stosunku długości czasu włączenia do czasu wyłączenia korygowany jest przez sygnał z czujników temperatury.
