Opis:
PULSER®-DSP jest jedno- lub dwufazowym triakowym regulatorem ogrzewania elektrycznego, przeznaczonym do sterowania pracą elektrycznych nagrzewnic, elektrycznych grzejników itp.
Specyfikacja |
PULSER-DSP posiada:
Funkcje:
PULSER-DSP jest triakowym, jedno- lub dwufazowym regulatorem ogrzewania elektrycznego, przeznaczonym do montażu naściennego, włączanym szeregowo pomiędzy źródło zasilania a urządzenie grzewcze, np. nagrzewnicę czy grzejnik elektryczny.
PULSER-DSP posiada wbudowany regulator temperatury z wejściem czujnika zewnętrznego, montowanego w kanale powietrza nawiewowego lub w pomieszczeniu. Do regulacji temperatury pomieszczenia mo¿na wykorzystać czujnik także wewnętrzny wbudowany w regulator PULSER-DSP.
PULSER-DSP jest regulatorem grupowym: moc odbiornika ustalana jest przez stosunek czasu włączenia do czasu wyłączenia zasilania odbiornika w ustalonym czasie. (Np. 50 % mocy wyjściowej uzyskuje się przez 30 sekundowe włączenie obciążenia i 30 sekundowe wyłączenie). Okres pracy wynosi ok. 60s. Urządzenie zapewnia dużą dokładność regulacji mocy, sprzyja oszczędzaniu energii, pozwala na podwyższenie komfortu termicznego w pomieszczeniu. Nie posiada ruchomych i zużywających się części. Przełączanie triaka następuje wyłącznie przy zerowym napięciu sieci, co pozwala na eliminację zakłóceń elektromagnetycznych, charakterystycznych dla sterowania fazowego.
Dane techniczne |
| Parametr | Wartość |
|---|---|
| Zasilanie | 200... 415 V AC 50-60 Hz, jedna lub dwie fazy. Automatyczne przystosowanie. |
| Parametry wyjścia | Max. 10 A, min. 1 A. Przy 230 V maksymalne obciążenie wynosi 2.3 kW a minimalne 230W. Przy 400 V maksymalne obciążenie wynosi 4 kW a minimalne 400 W |
| Moc rozpraszana | Regulator wytwarza ok. 15 W ciep³a, które musi byæ odprowadzone. |
| Temperatura otoczenia | Max. 30°C bez kondensacji. UWAGA!. Pulser-DSP wytwarza 20W |
| Temperatura składowania | -40 - +50°C. |
| Wilgotność otoczenia | 90% RH max. |
| Klasa ochrony | IP20 |
| CE | Niniejsze urz¹dzenie odpowiada europejskim standardom EMC CENELEC EN61000-6-3 i EN61000-6-1, europejskim standardom LVD IEC669-1 i IEC669-2-1, a tak¿e posiada znak CE. |
| Okres pracy | 60 sekund, stały |
| Sygnalizacja | dioda LED, świecąca, gdy prąd płynie do nagrzewnicy |
| Wbudowany czujnik | Zakres pomiaru 0...30°C |
| Wejście czujnika zewn./zewn. urządzenia nastawczego | Przeznaczone dla czujnika NTC 0...30°C. Wybór czujnika lub zewn. urządzenia nastawczego. |
| Kontrola obecności | Styk zwierny bezprądowy. UWAGA! Na wszystkich zaciskach występuje napięcie sieci (230 lub 400 V AC). |
| Ustawienia (menu) | Ustawienia fabryczne (zakres 0...30°C) |
| Nastawa | 21°C |
| Kontrola obecności | 21°C (nastawa komfortowa - podczas obecności w pomieszczeniu) 17°C (nastawa spoczynkowa - przy pustym pomieszczeniu) |
| Pasmo P | 0.5...99.9 K |
| Czas I | 1...999 sec. |
| Calibracja (czujnik. temp.) | +/- 3 K |
| Funkcja kontr. obecności | Aktywna lub nieaktywna (Nastawa fabryczna: nieaktywna) |

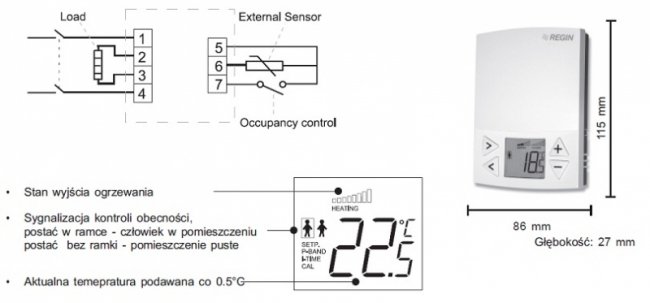

Schematy |
