Samoczynna ścienna wyrzutnia powietrza WSB

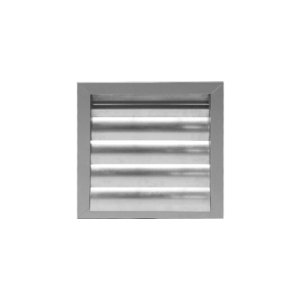

WSB - Wyrzutnia ścienna samoczynna.

Specyfikacja

Zastosowanie:

Wyrzutnie ścienne samoczynne WSB stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery. Wyrzutnie WSB przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje je się w przypadkach, gdy jest użycie wyrzutni dachowych napotyka wyjątkowe trudności oraz gdy jest to uzasadnione względami budowlanymi lub użytkowymi.

Konstrukcja:

Konstrukcja wyrzutni przystosowana jest do łączenia w dowolne wielkości, zależnie od potrzeb i warunków miejscowych. Wyrzutnie przystosowane są do montażu w przegrodach budowlanych lub do łączenia z kanałami wentylacyjnymi o przekroju prostokątnym. Zamocowanie wyrzutni w przegrodzie budowlanej należy projektować indywidualnie.  Wyrzutnie ścienne samoczynne WSB składają się z obudowy, żaluzji ruchomych aluminiowych, listew, zabezpieczonych antykorozyjnie w miejscach łączeń. Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych.

Wyrzutnie ścienne samoczynne WSB produkowane są standardowo jako jednoelementowe o wielkościach od 300x300 do 800x800 lub modułowe do łączenia w sekcje.

Wersje wykonania:

Materiał:

Dobór:

Zaleca się dobór możliwie największej wielkości wyrzutni ściennej typu WSB w zależności od ilości napływu powietrza na wyrzutnię.


Sposób zamawiania:

W zamówieniu należy podać typ i wielkość wyrzutni, wariant materiałowy oraz symbol z niniejszej karty katalogowej.


Przykład oznaczania:

Wyrzutnia ścienna do kanałów o przekroju prostokątnym typ WSB o wymiarach 600x600 powinna być oznaczana w dokumentacji projektowej jako: - Wyrzutnia ścienna WSB-OC 600x600


Atesty i certyfikaty:

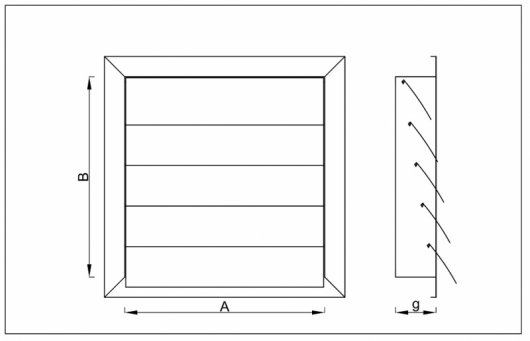

Wymiary

kratka

  A
[mm]		 B
[mm]		 G
[mm]		 Aef
[m2]
300x300 285 285 80 0,056
400x300 385 285 80 0,076
400x400 385 385 80 0,102
500x300 485 285 80 0,096
500x400 485 385 80 0,128
500x500 485 485 80 0,158
600x300 585 285 80 0,115
600x400 585 385 80 0,156
600x500 585 485 80 0,192
600x600 585 585 80 0,226
800x400 785 385 80 0,202
800x500 785 485 80 0,252
800x600 785 585 80 0,304
800x800 785 785 80 0,408

Na zamówienie produkowane są wyrzutnie o dowolnych wymiarach.
