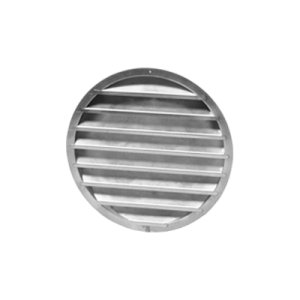

Ścienna czerpnia powietrza CWO stalowa

Czerpnia ścienna okrągła CWO nawiewna (lub wywiewna) stosowana jest w instalacjach nisko i średniociśnieniowych, do powietrza zewnętrznego. Przeznaczona jest do montażu w ścianach wewnętrznych i zewnętrznych budynku jako element zabezpieczający przewód wentylacyjny.

Konstrukcja:

Rama czołowa oraz kierownice wykonane są z walcowanych profili z blachy stalowej ocynkowanej. Osadzenie kierownic na stałe pod kątem 45^o. Na zamówienie produkowane są czerpnie CWO malowane proszkowo na dowolny kolor RAL, a także w wersji aluminiowej i kwasoodpornej.

Wersje:

• CWO – blacha stalowa i profile gięte

Materiał:

• …-P - wykonanie z blachy malowanej proszkowo
• …-OC - wykonanie z blachy ocynkowanej
• …-KO - wykonanie kwasoodporne

Dobór:

• Zaleca się dobór możliwie największej wielkości czerpni ściennej typu CWO w zależności od ilości napływu powietrza na wyrzutnię.
• Zalecana prędkość optymalna: do 5 m/s
• Graniczna prędkość maksymalna: do 10 m/s

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni, wariant materiałowy oraz symbol z niniejszej karty katalogowej.

Przykład oznaczania:

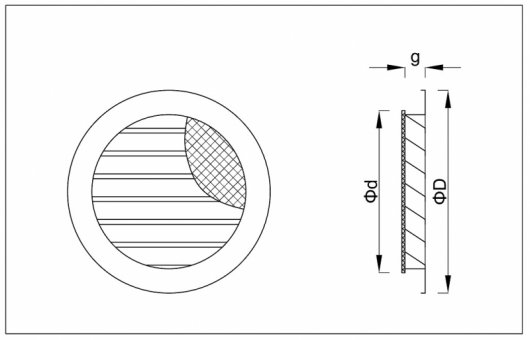

Czerpnię ścienną ocynkowaną o przekroju okrągłym typu CWO o wielkości 500 (d=496 mm) oznacza się: Czerpnia ścienna CWO-OC-500

Atesty i certyfikaty:

• Deklaracja zgodności
