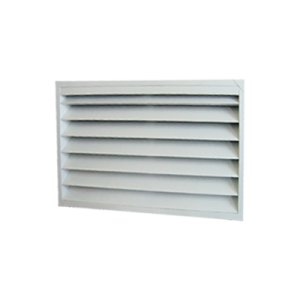

Ścienna czerpnia/wyrzutnia tłumiąca CWST

Specyfikacja

Zastosowanie:

Czerpnia ścienna CWST znajduje zastosowanie w zabezpieczeniu instalacji przed opadami atmosferycznymi, zapewnia właściwe czerpanie powietrza z atmosfery. Czerpnia ścienna CWST przeznaczona jest do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje ją się w przypadkach, gdy jest uzasadnione względami budowlanymi lub użytkowymi, w miejscach gdzie wymagane jest dodatkowe tłumienie dźwięków na zakończeniach zewnętrznych instalacji nawiewnych i wywiewnych. Zaleca się stosowanie czerpni/wyrzutni CWST w pomieszczeniach o dużym natężeniu hałasu np. sprężarkowniach, maszynowniach.

Konstrukcja:

Konstrukcja czerpni przystosowana jest do łączenia w dowolne wielkości, zależnie od potrzeb i warunków miejscowych. Czerpnie/Wyrzutnie CWST przystosowane są do montażu w przegrodach budowlanych lub do łączenia z kanałami wentylacyjnymi o przekroju prostokątnym. Zamocowanie czerpni/wyrzutni w przegrodzie budowlanej należy projektować indywidualnie.

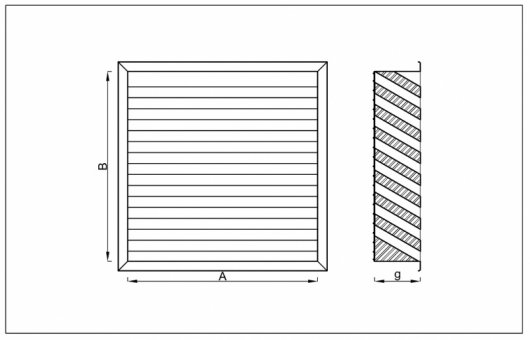

Czerpnie/Wyrzutnie ścienne CWST składają się z obudowy, żaluzji stałych tłumiących, listew i siatki ciągnionej lub zgrzewanej, zabezpieczonych antykorozyjnie w miejscach. Dla normalnego wykonania czerpni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Czerpnie ścienne CWST produkowane są standardowo w wielkościach od 1000x1000. Istnieje możliwość wykonania z blachy malowanej proszkowo zgodnie z kolorystyką palety RAL.

Wersje wykonania:

• CWST    - blacha ocynkowana z materiałem tłumiącym
• CWST-RAL…  - blacha powlekana farbą proszkową zgodnie z paletą RAL

Materiał:

• … - OC   - z blachy ocynkowanej
• … - KO   - z blachy kwasoodpornej lub nierdzewnej


Dobór:

• Zaleca się dobór możliwie największej wielkości czerpni ściennej typu CWST w zależności od ilości napływu powietrza na czerpnię.
• Zalecana prędkość optymalna do 5 m/s
• Graniczna prędkość maksymalna do 10 m/s

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość czerpni, wariant materiałowy oraz symbol niniejszej karty katalogowej.

Przykład oznaczania:

Czerpnia ścienna tłumiąca malowana proszkowo na kolor RAL7016 do kanałów o przekroju prostokątnym typu A o wymiarach 800x600 powinna być oznaczana w dokumentacji projektowej jako:
Czerpnia ścienna CWST 1000x1000-RAL7016

Atesty i certyfikaty:

• Deklaracja zgodności
