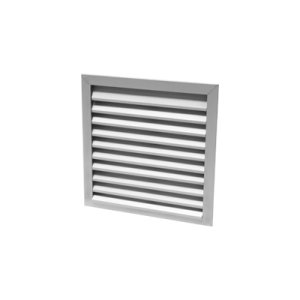

Ścienna wyrzutnia powietrza WSA

Zastosowanie:
Wyrzutnie ścienne WSA stosuje się w celu zabezpieczenia instalacji przed opadami atmosferycznymi i zapewnienia właściwego wyrzutu powietrza do atmosfery.  Wyrzutnie ścienne WSA przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych.  Stosuje je się w przypadkach, gdy użycie wyrzutni dachowych napotyka wyjątkowe trudności oraz gdy jest to uzasadnione względami budowlanymi lub użytkowymi.  W instalacjach pracujących cyklicznie zaleca się stosowanie na wyrzucie powietrza wyrzutni wyposażonych w siatkę zabezpieczającą (identycznych jak CSA).

Wersje wykonania:

• WSA1 - wykonanie z giętych profili z blach ocynkowanych (wym. max: A=2000 mm x B=2000 mm)
• WSA2 - wykonanie z dedykowanych gotowych profili CW (wym. max: A=5000 mm x B=2000 mm)

Konstrukcja:

Konstrukcja wyrzutni przystosowana jest do łączenia w dowolne wielkości, zależnie od potrzeb i warunków miejscowych.  Wyrzutnie przystosowane są do montażu w przegrodach budowlanych lub do łączenia z kanałami wentylacyjnymi o przekroju prostokątnym. Zamocowanie wyrzutni w przegrodzie budowlanej należy projektować indywidualnie.  Wyrzutnie ścienne typu WSA składają się z obudowy, żaluzji stałych, listew, zabezpieczonych antykorozyjnie w miejscach łączeń. Dla normalnego wykonania wyrzutni przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych.  Wyrzutnie ścienne WSA produkowane są standardowo w wielkościach od 200x200.  Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.

Materiał:

• WSA1 - OC - z blachy ocynkowanej
• WSA1 - KO - z blachy kwasoodpornej lub nierdzewnej
• WSA1 - AL - z blachy aluminiowej
• WSA1 - MD - z blachy miedzianej
• WSA2 - z profili ocynkowanych CW

Dobór:

Zaleca się dobór możliwie największej wielkości wyrzutni ściennej typu WSA w zależności od ilości wypływu powietrza przez wyrzutnie:

• V_opt = 5 m/s - zalecana prędkość optymalna
• V_max= 10 m/2 - graniczna prędkość maksymalna

Sposób zamawiania:

W zamówieniu należy podać typ i wielkość wyrzutni, wariant materiałowy oraz symbol z niniejszej karty katalogowej.

Przykład oznaczania:

Wyrzutnia ścienna do kanałów o przekroju prostokątnym WSA1 o wymiarach 630x400 powinna być oznaczana w dokumentacji projektowej jako:
Wyrzutnia ścienna WSA1-OC 630x400
