Informacje

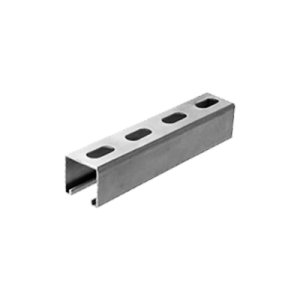

SM - Szyna montażowa (profil nośny).

Szyny montażowe SM służą do wykonywania konstrukcji, poprzecznic i ram nośnych kanałów wentylacyjnych, urządzeń i wyposażenia instalacji jako profile nośne. W ofercie znajdują się dwa typoszeregi profili tworząc system zamocowań o symbolu 30, lub 41.

Specyfikacja

Zastosowanie produktu:

lekkie konstrukcje stalowe
budowa maszyn i urządzeń technologicznych
sufity podwieszane
wsporniki montażowo-instalacyjne
montaż przewodów wentylacyjnych i klimatyzacyjnych
montaż systemów sanitarnych
montaż paneli fotowoltaicznych

Rodzaj materiału użytego do produkcji:

blacha czarna gorącowalcowana dostarczana według norm: PN-EN 10025, PN-EN 10111
blacha zimnowalcowana dostarczana według normy PN-EN 10130
blacha ocynkowana ogniowo do obróbki na zimno oraz blacha ocynkowana ogniowo konstrukcyjna dostarczana według normy PN-EN 10346
blacha odporna na korozję dostarczana według normy PN-EN 10088

Składowe systemu:

SM - szyna montażowa
WSM - wspornik profilu
ZSM - zaślepka profilu
GSM - guma amortyzacyjna profilu
LSM - konsola nośna
PLSM - podpora konsoli

Wymiary

Symbol	Wymiary przekroju poprzecznego [mm]	Grubość ścianki [mm]	Długość [mm]	Opakowanie handlowe [szt/opak]	Opakowanie zbiorcze [szt/opak]
SM-30/20-2000-1,8	30x20	1,8	2000	1	200
SM-30/30-2000-1,8	30x30	1,8	2000	1	200
SM-30/30-5000-1,8	30x30	1,8	5000	1	200
SM-41/21-2000-2,5	41x21	2,5	2000	1	200
SM-41/41-2000-2,5	41x41	2,5	2000	1	200
SM-41/41-5000-2,5	41x41	2,5	5000	1	200

Rysunki

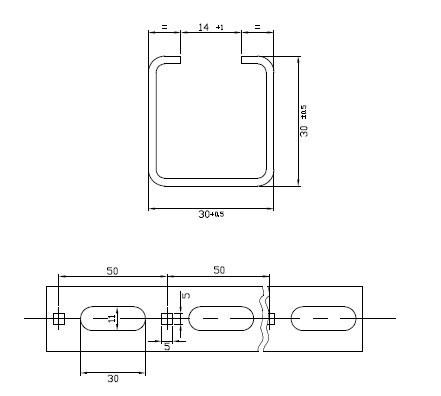

Profil 30x30x1.8

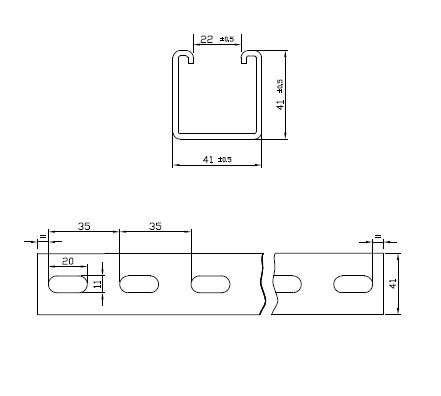

Profil 41x41x2.5
