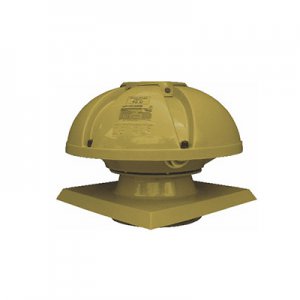

Wentylator dachowy SZTIL (11.200 m3/h)

Wentylator dachowy SZTIL klasyfikowany jest w grupie wentylatorów promieniowych z tworzyw sztucznych. Wyrzut pionowy powietrza wentylacyjnego może być zrealizowany przez zastosowanie kierownicy. Wentylatory typoszeregu SZTIL przeznaczone są do pracy we wszystkich rodzajach instalacjach wentylacji bytowej i przemysłowej ogólnego przeznaczenia. Wentylatory typoszeregu SZTIL dostępne są w tylko w wykonaniu standardowym [s].

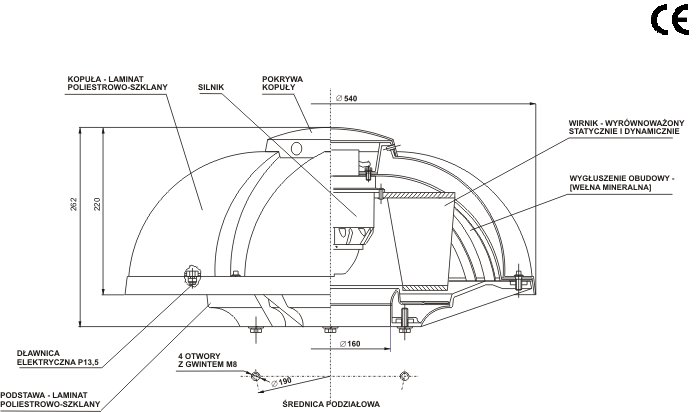

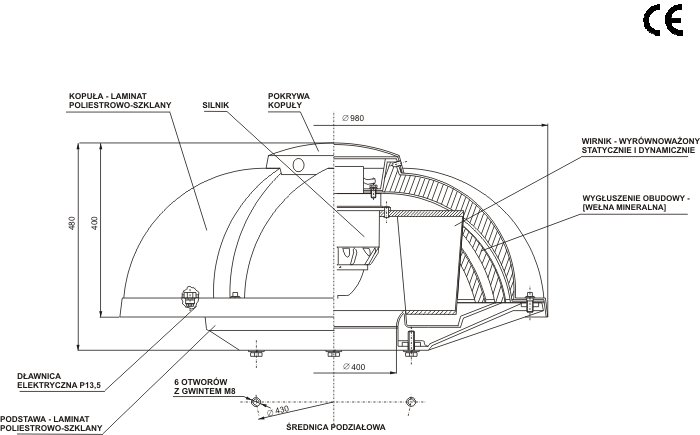

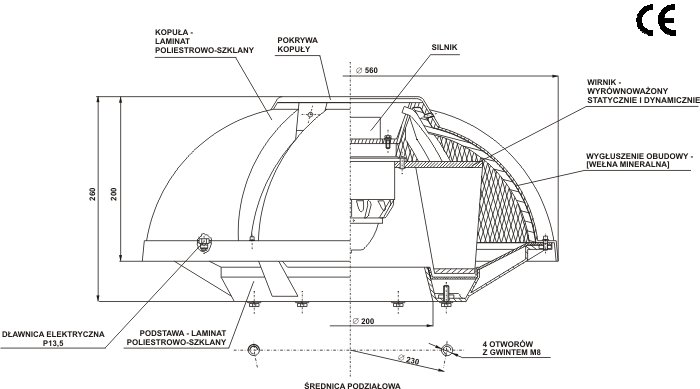

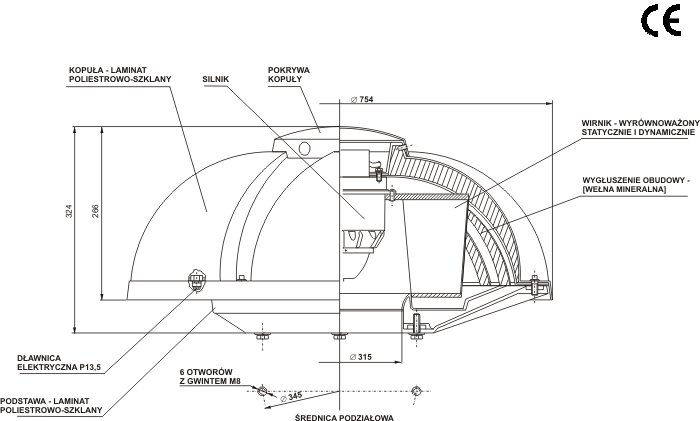

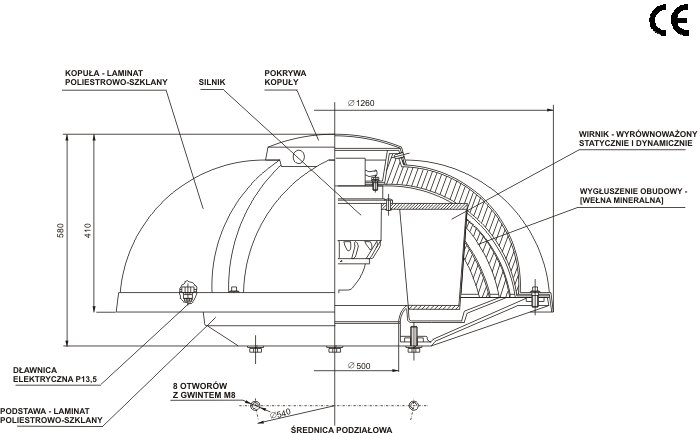

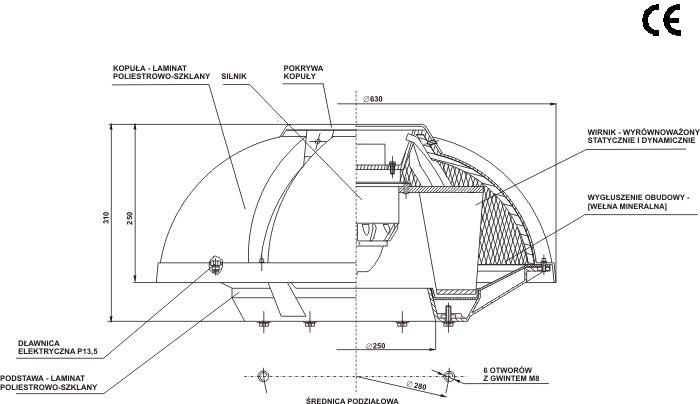

Cechą charakterystyczną ich konstrukcji jest zastosowanie wytłumienia obudowy. Cechy geometryczne obudowy wentylatora oraz zastosowanie materiałów tłumiących pozwala zredukować poziom hałasu emitowanego do otoczenia i do sieci kanałów wentylacyjnych. Główne elementy konstrukcyjne (obudowa, kopuła, koło wirnikowe) wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów opartych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg. kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania. Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372]. Wentylatory typoszeregu SZTIL przeznaczone są do transportu niezapylonego czynnika [p < 0.3 (g/Nm3)] o temperaturze [t ≤ 40 (°C)].

W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem jednofazowymi lub trzyfazowymi, jednobiegowymi. Zaleca się stosowanie wyłączników serwisowych typu [WIS]. Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z]. Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) przy pomocy przetwornicy częstotliwości [Układ regulacji FAUST]. Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN]. Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTL, PTS], wywietrzak zintegrowany typu [WZ]) wyposażonej w kołowe przyłącze kołnierzowe.

PRZEZNACZENIE

Wentylatory typoszeregu SZTIL przeznaczone są do pracy w instalacjach wentylacji mechanicznej ogólnego przeznaczenia.
