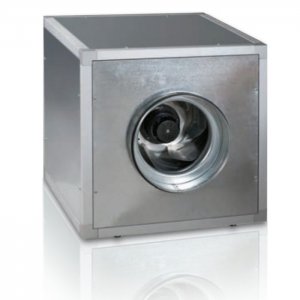

Wentylator kanałowy izolowany VS (do 15 830 m3/h)

Wentylatory kanałowe VENTS VS są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Konstrukcja wentylatorów VS pozwala stosować różne konfiguracje systemów wentylacji dzięki zmianie położenia bocznych płyt i płyt z króćcem wylotowym. Dzięki takiemu rozwiązaniu powietrze może przepływać przez wentylator zarówno liniowo jak i pod kątem 90ºC. Dzięki ocynkowanej obudowie oraz izolacji wentylator może być wykorzystany do montażu zewnętrznego.

Konstrukcja

Obudowa wentylatora jest wykonana ze szkieletu aluminiowego z ocynkowaną dwuwarstwową płytą. Do izolacji akustycznej i termicznej obudowy stosuje się wełnę mineralną o grubości 25mm. Króćce przyłączeniowe wyposażone są w gumowe uszczelki.

Silnik

W wentylatorach są wykorzystywane dwu-, cztero- i sześciobiegunowe asynchroniczne silniki z zewnętrznym wirnikiem, które posiadają ocynkowany wirnik z łopatkami zagiętymi do tyłu. W celu ochrony przed przegrzaniem, w uzwojeniu silnika są wbudowane termostyki z zaciskami dla podłączenia zewnętrznych urządzeń ochrony (w modelach VS355-4E stosuje się termostyki z automatycznym restartem). W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla uzyskania odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu pracy wentylatora.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transormatorowy). Realizuje się to za pomocą regulatora tyrystorowego albo transformatorowego wydajności. Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

Dane techniczne

  VS 355-4E VS 355-4D VS 400-4E VS 400-4D VS 450-4E VS 450-4D VS 560-6D VS 710-6D
Napięcie [V] 1~230 3~400 Y 1~230 3~400 △ 3~400 Y 1~230 3~400 3~400 3~400
Moc [W] 245 230 480 515 385 680 740 780 2000
Pobór prądu [A] 1,12 0,52 2,40 1,41 0,70 3,00 1,50 1,70 3,90
Wydajność m3/h przy strumieniu powietrza:
-prostopadle		 2890 2660 3750 3950 3340 5630 5700 7970 15830
-równolegle 2650 2380 3535 3740 3110 4930 5080 7330 14880
Obroty [min-1] 1420 1400 1370 1415 1235 1250 1350 885 890
Poziom ciśnienia akustycznego [dB(A)/3m] 54 53 51 51 47 53 54 49 59
Temperatura pracy [ºC] od -25 do +50 od -25 do +50 od -40 do +80 od -40 do +80 od -40 do +80 od -40 do +70 od -40 do +80 od -40 do +55 od -20 do +40
Stopień ochrony IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4

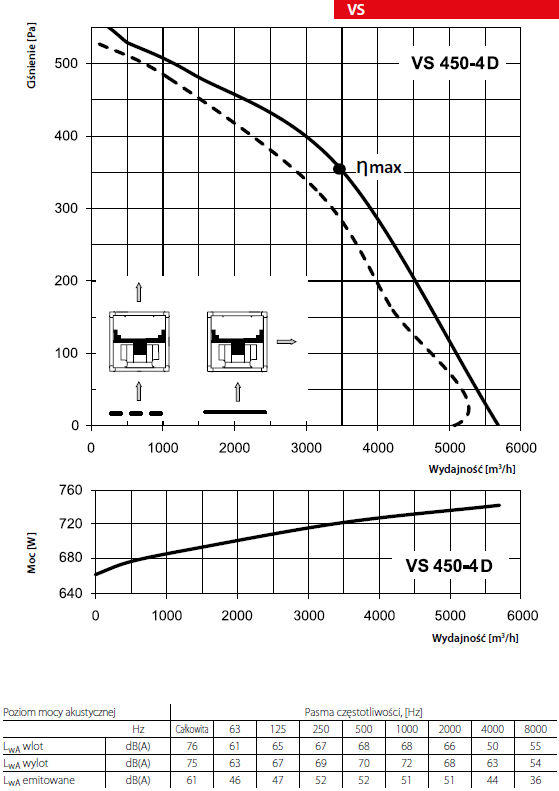

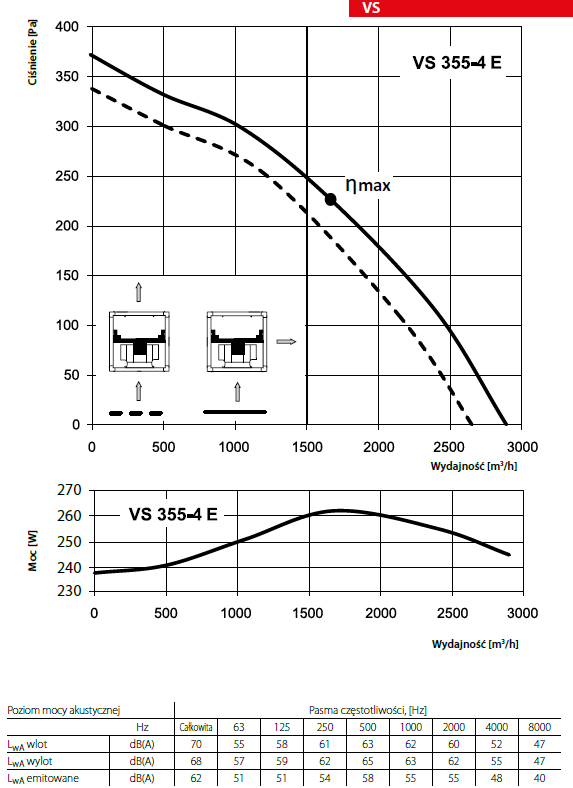

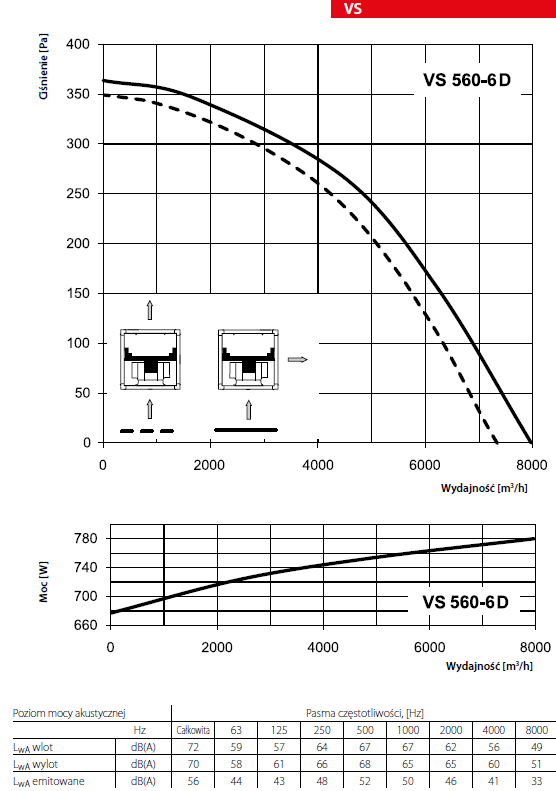

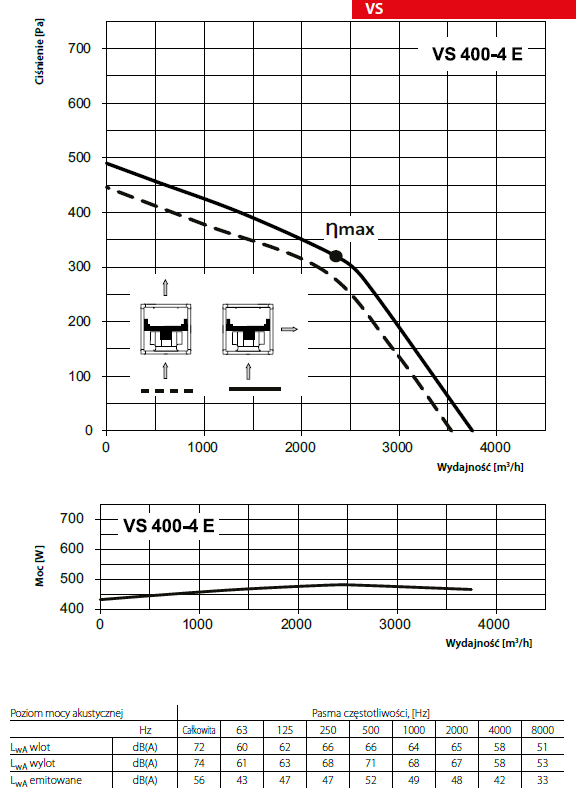

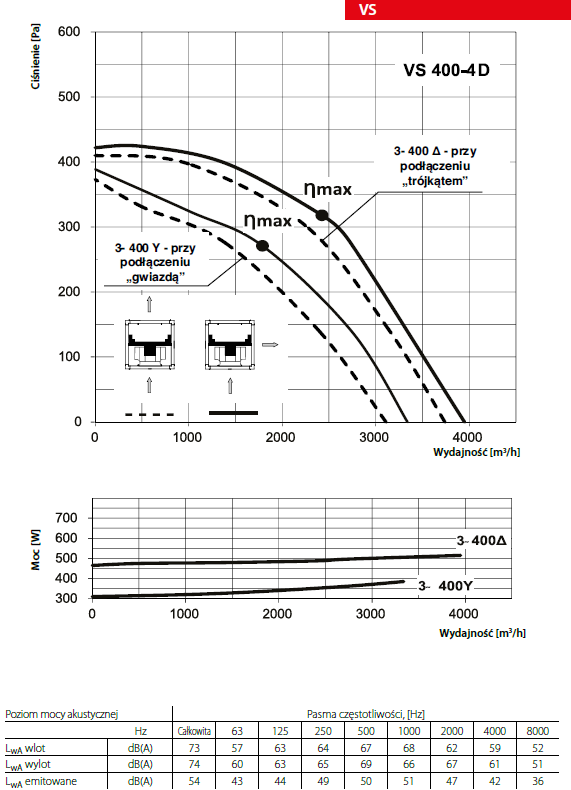

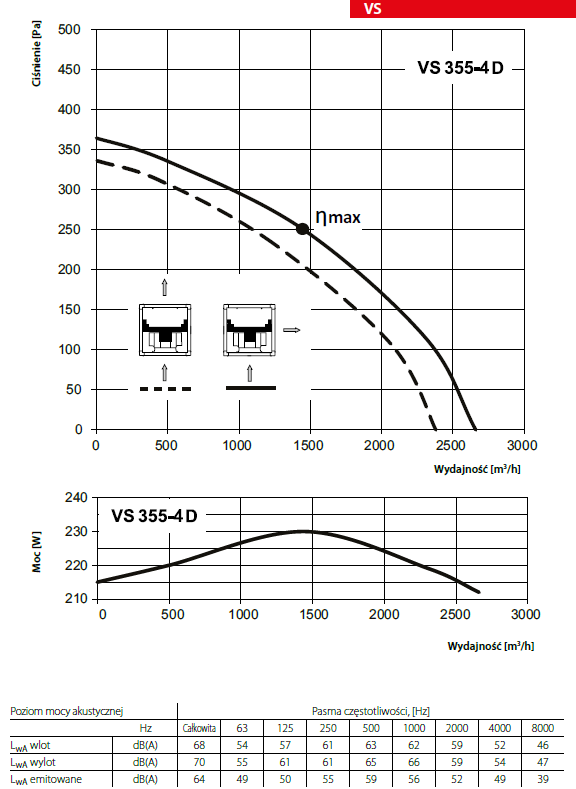

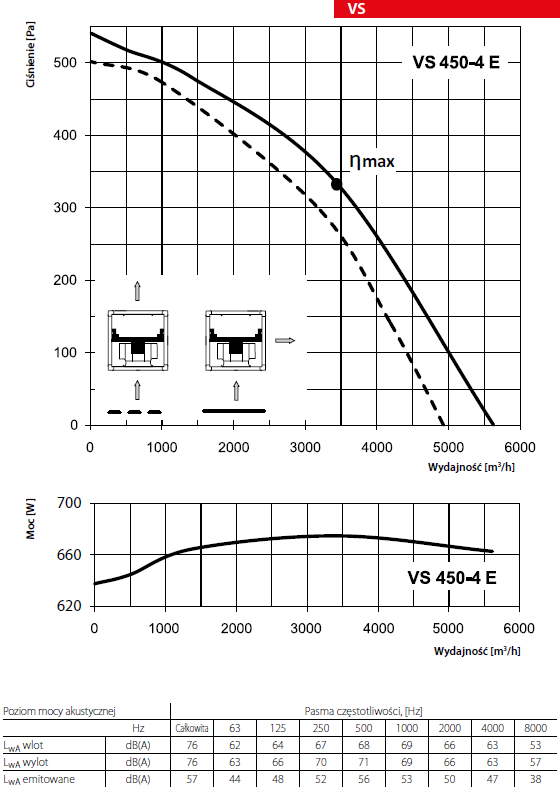

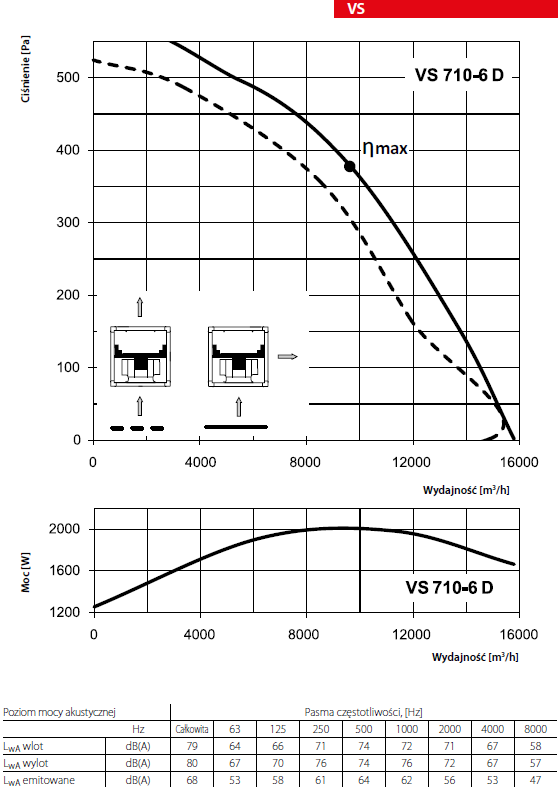

Charakterystyki

1 2
3 4
5 6
7 8

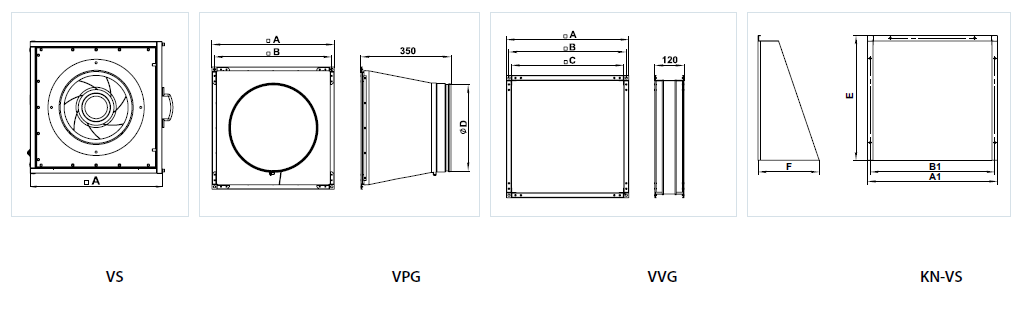

Wymiary

1



Typ Wymiary  [mm] Waga
[kg]		 Dostępne wersje wyposażenia Wymiary [mm]
A VPG VVG KN-VS A A1 B B1 C ØD E
VS 355-4E 520 25 VPG 500/355 VVG 500/500 KN-VS 315-355 490 478 470 458 445 355 458
VS 355-4D 520 25
VS 400-4E 690 39 VPG 670/400 VVG 670/670 KN-VS 400-500 660
 		 648 640 628 615 400 628
VS 400-4D 690 39
VS 450-4E 690 43 VPG 670-450 660 648 640 628 615 450 628
VS 450-4D 690 43
VS 560-6D 820 86 VPG 800/560 VVG 800/800 KN-VS 560-630 790 778 770 758 745 560 758
VS 710-6D 1020 136 VPG 1000/710 VVG 1000/1000 KN-VS 710 990 978 970 958 945 710 758
