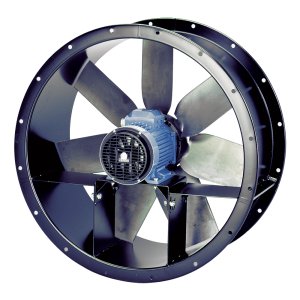

Wentylator osiowy kanałowy TCBB/TCBT

Wentylator osiowy kanałowy TCBB/TCBT  to wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.


Typowe zastosowania to:

Konstrukcja:

Silnik elektryczny:

Wykonania specjalne:

Dane techniczne

Typ Wydajność Ciśnienie Moc Prędkość obrotowa Natężenie Napięcie Poziom ciś. akust. Masa
m3/h Pa W obr./min A V db(A) kg
TCBB/2-250/H 1680 105 123 2680 0,5 230 62 8
TCBB/4-250/H 900 28 44 1430 0,2 230 42 8
TCBB/4-315/H 1990 63 105 1435 0,6 230 52 11
TCBB/4-355/H 2460 75 120 1420 0,6 230 52 13,2
TCBB/4-400/H 5050 86 277 1410 1,1 230 60 15,5
TCBB/4-450/H 6940 142 591 1410 2,5 230 63 21
TCBB/4-500/H 7500 165 636 1410 2,8 230 66 25
TCBB/4-560/L 11990 210 1289 1405 6 230 68 33
TCBB/4-560/H 12170 190 1308 1400 6 230 69 34,7
TCBB/4-630/L 15980 235 1707 1365 7,5 230 70 40
TCBB/6-355/H 2160 27 92 880 0,4 230 46 13,2
TCBB/6-400/H 2820 27 118 870 0,5 230 48 15,5
TCBB/6-500/H 5250 67 226 920 1 230 57 24,8
TCBB/6-560/L 7810 82 375 930 1,6 230 60 33,5
TCBB/6-630/L 10410 87 514 920 2,1 230 60 38,5
TCBB/6-710/L 14480 104 849 930 4,2 230 62 46
TCBT/2-250/H 1730 90 114 2775 0,2 400 62 8
TCBT/4-250/H 900 26 42 1470 0,2 400 42 8
TCBT/4-315/H 1950 63 99 1445 0,3 400 51 11
TCBT/4-355/H 2470 74 117 1415 0,3 400 52 13,2
TCBT/4-400/H 4950 86 268 1410 0,5 400 60 15,5
TCBT/4-450/H 6650 140 526 1405 1,1 400 63 21
TCBT/4-500/H 7590 168 641 1420 1,5 400 66 25
TCBT/4-560/L 12090 205 1184 1415 2,2 400 68 33
TCBT/4-560/H 13370 195 1348 1390 2,4 400 69 34,7
TCBT/4-630/L 16370 252 1768 1410 3,4 400 70 39
TCBT/4-630/H 17030 256 1940 1400 3,6 400 70 40
TCBT/4-710/L 20290 305 2175 1435 3,7 400 73 46
TCBT/4-710/H 26420 345 3441 1460 6,1 400 73 54
TCBT/4-800/L 29950 350 3750 1460 6,5 400 76 65
TCBT/4-800/K 34950 360 5177 1460 8,8 400 76 68
TCBT/4-800/G 38500 375 6146 1470 11,1 400 77 81
TCBT/4-800/H 42490 380 7688 1475 13 400 78 89
TCBT/6-355/H 2250 28 97 900 0,2 400 47 13,2
TCBT/6-400/H 2970 30 116 860 0,2 400 49 15,5
TCBT/6-450/H 4020 66 161 940 0,4 400 54 20,7
TCBT/6-500/H 4990 59 198 930 0,5 400 57 24,8
TCBT/6-560/H 7630 83 363 920 0,8 400 60 33,5
TCBT/6-630/L 10940 106 595 915 1,3 400 60 38
TCBT/6-630/H 13610 120 906 950 2,7 400 62 38,5
TCBT/6-710/L 16240 132 967 910 2 400 62 46
TCBT/6-710/H 19120 126 1378 910 3,1 400 63 46
TCBT/6-800/L 20770 162 1278 965 2,7 400 66 57
TCBT/6-800/K 24090 159 1592 975 3,3 400 66 64
TCBT/6-800/G 26310 160 1968 975 4,6 400 67 68
TCBT/6-800/H 27910 165 2345 970 5 400 68 80



Charakterystyki

  1
1 3
3 4
5 6
7 8
9 10
11 12
12 14
15 17
18 18
21 22
22 24
25 26
27 28
29 30
31 32
33 34
35 36
37 38

39 40
41 42
43 44
45



Wymiary

TBCC WYMIARY 1

TYP ØA ØB C ØD ØE liczba otworów N
  mm mm mm mm mm mm
250 327 292 170 254 10 4
315 386 355 170 315 10 8
355 426 395 170 355 10 8
400 (6 biegunowy) 487 450 170 400 12 8
400  (4 biegunowy) 487 450 210 400 12 8
450 537 500 180 450 12 8
500 595 560 180 500 12 12
560 655 620 240 560 12 12
630 725 590 240 630 12 12
710 ( 6 biegunowy) 806 770 240 710 12 16

wymiary 2

TYP ØA B C ØD E
4 biegunowy 6 biegunowy 8 biegunowy
710/L (4 biegunowy) 806 770 380 710 415 - -
710/H (4 biegunowy) 806 770 380 710 444 - -
800/L 896 860 380 800 437 408 383
800/K 896 860 380 800 448 437 408
800/G 896 860 380 800

447 (5,5 kW

515 (7,5 kW)

 448 437
800/H 896 860 380 800 515 477 434
