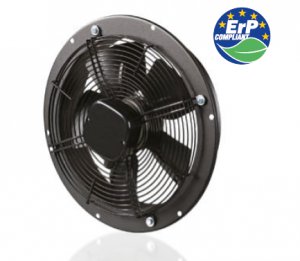

Wentylator osiowy OVK (do 12200 m3/h)

Wentylator osiowy OVK posiada wywiewne i nawiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.

Konstrukcja

Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora. Wentylator serii VKF posiada skrzynkę zaciskową z boku na obudowie.

Silnik

Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z posiadającym automatyczny restart. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu lub cztero-biegunowe silniki, które mogą być w wersji: jedno lub trzyfazowej.

Regulacja prędkości

Regulowanie prędkości może odbywać się w sposób płynny (regulator tyrystorowy), jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

W zależności od serii wentylatory montowane są w kanale wentylacyjnym (VKF) lub bezpośrednio na powierzchni ściany (OV i OVK).
OV – instalowanie na ścianie za pomocą prostokątnej płyty montażowej.
OVK – instalowanie na ścianie przy pomocy okrągłej płyty montażowej.
VKF – instalacja na kanale wentylacyjnym przy pomocy kołnierzy.
Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne

  OVK 2E 200 OVK 2E 250 OVK 2D 250 OVK 4E 250 OVK 4D 250 OVK 2E 300
Napięcie [V] 230 230 3~400 230 3~400 230
Moc [W] 55 80 80 50 60 145
Pobór prądu [A] 0,26 0,4 0,22 0,22 0,17 0,66
Wydajność [m3/h] 860 1050 1060 800 850 2230
Obroty [min-1] 2300 2400 2600 1380 1400 2300
Poziom ciśnienia akustycznego (dB(A)/3m] 48 50 51 38 38 53
Temperatura pracy [ºC] od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60
Klasa energetyczna C B B - - -
Stopień ochrony IP 24 IP 24 IP 24 IP 24 IP 24 IP 24



  OVK 2D 300 OVK 4E 300 OVK 4D 300 OVK 4E 350 OVK 4D 350 OVK 4E 400
Napięcie [V] 3~400 230 3~400 230 3~400 230
Moc [W] 145 75 75 140 140 180
Pobór prądu [A] 0,25 0,35 0,22 0,65 0,38 0,82
Wydajność [m3/h] 2310 1340 1310 2500 2520 3580
Obroty [min-1] 2350 1350 1380 1380 1380 1380
Poziom ciśnienia akustycznego (dB(A)/3m] 52 44 45 46 62 53
Temperatura pracy [ºC] od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60
Stopień ochrony IP 24 IP 24 IP 24 IP 24 IP 24 IP 24



  OVK 4D 400 OVK 4E 450 OVK 4D 450 OVK 4E 500 OVK 4D 500 OVK 4E 550
Napięcie [V] 3~400 230 3~400 230 3~400 230
Moc [W] 180 250 250 420 450 550
Pobór prądu [A] 0,47 1,2 0,6 1,95 0,9 2,55
Wydajność [m3/h] 3740 4680 5280 7060 6570 8800
Obroty [min-1] 1380 1350 1360 1300 1300 1300
Poziom ciśnienia akustycznego (dB(A)/3m] 54 56 56 58 60 52
Temperatura pracy [ºC] od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60
Stopień ochrony IP 24 IP 24 IP 24 IP 24 IP 24 IP 24



  OVK 4D 550 OVK 4E 630 OVK 4D 630 OVK 6E 630
Napięcie [V] 3~400 230 3~400 1~230
Moc [W] 750 750 800 540
Pobór prądu [A] 1,5 3,5 1,6 2,4
Wydajność [m3/h] 9700 11900 12200 10900
Obroty [min-1] 1350 1360 1320 850
Poziom ciśnienia akustycznego (dB(A)/3m] 64 67 69 59
Temperatura pracy [ºC] od -30 do +60 od -30 do +60 od -30 do +60 od -30 do +60
Stopień ochrony IP 24 IP 24 IP 24 IP 24

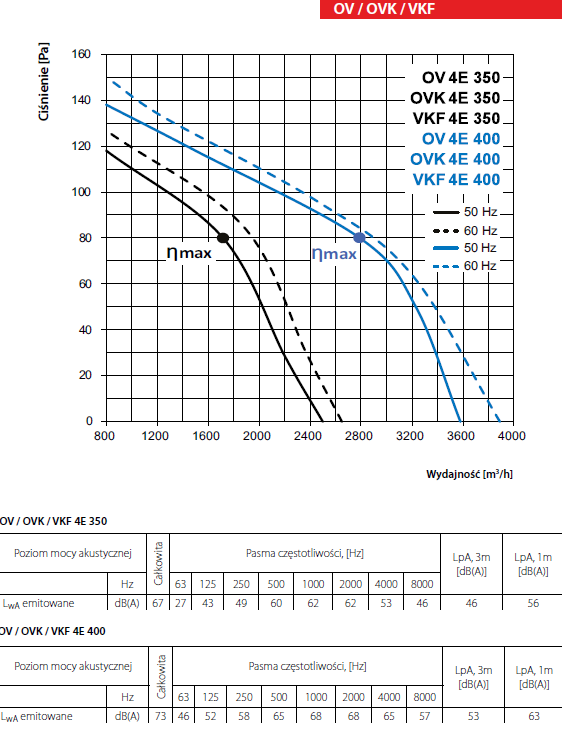

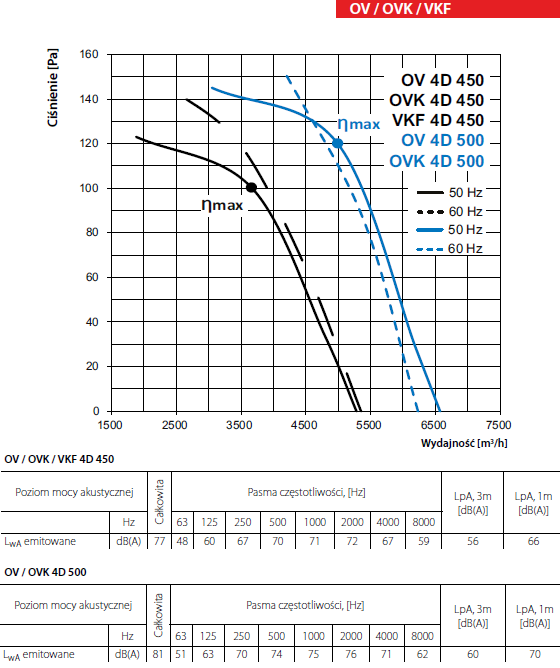

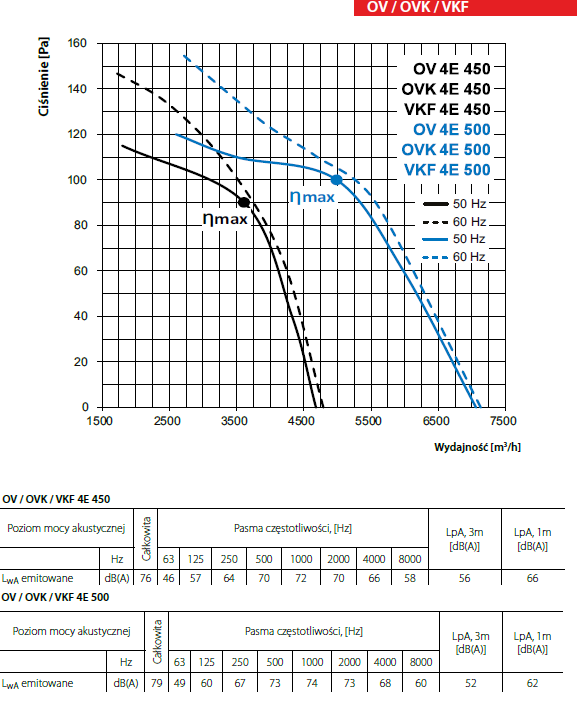

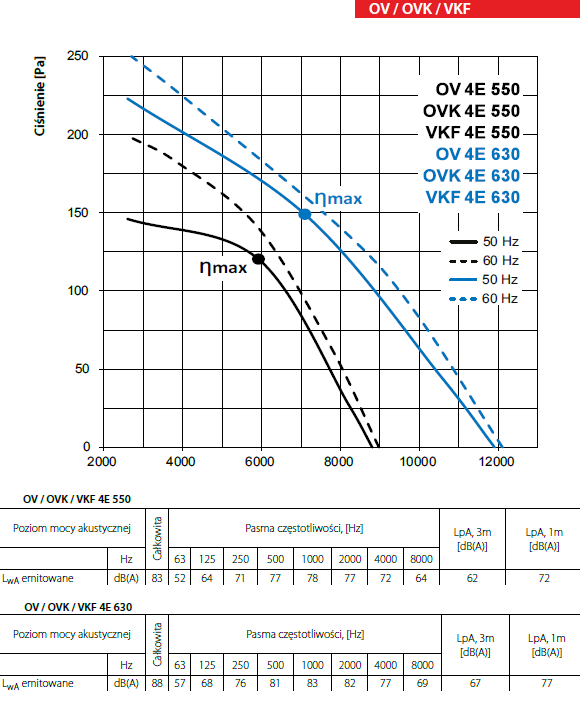

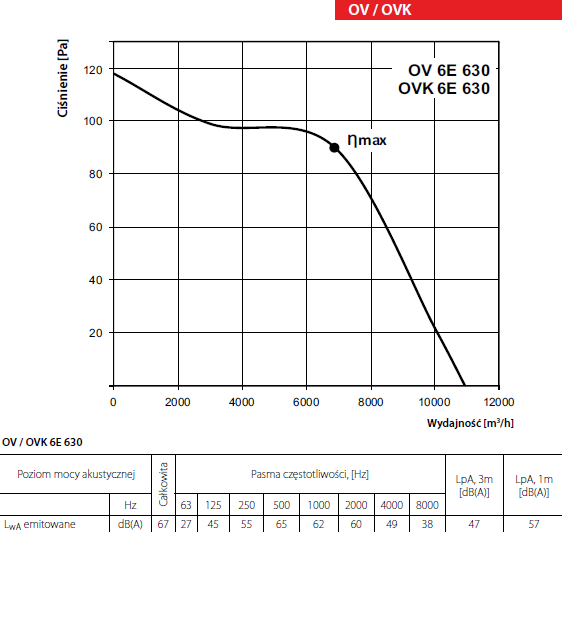

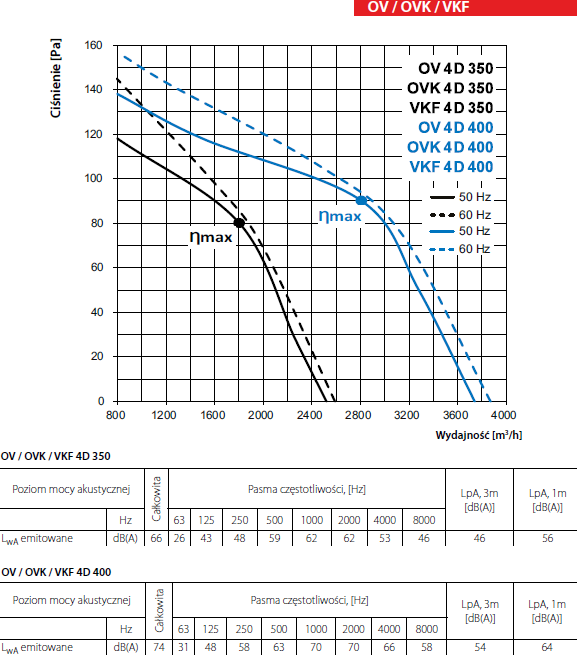

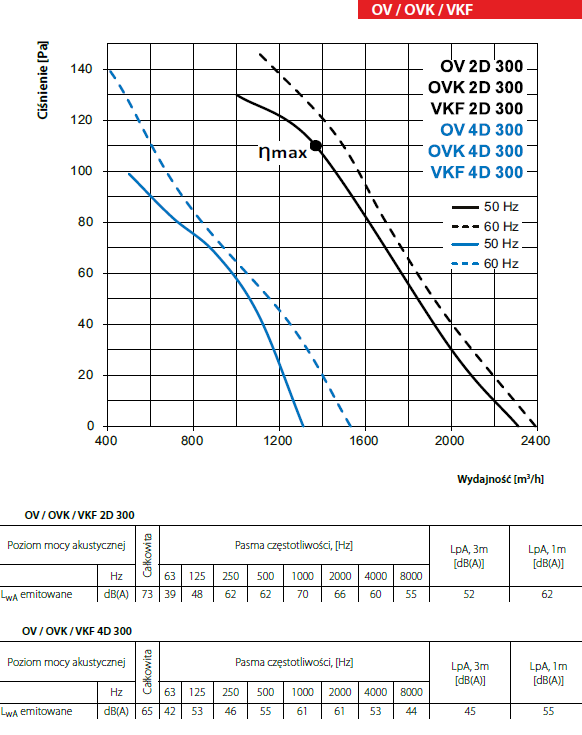

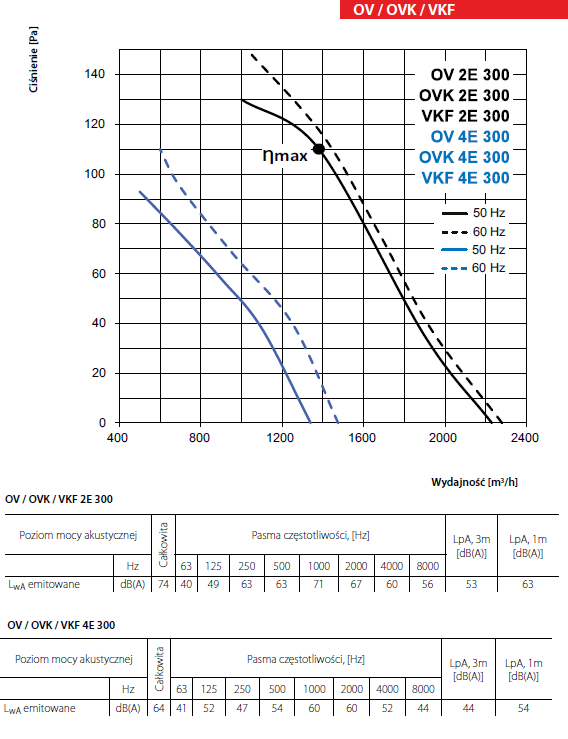

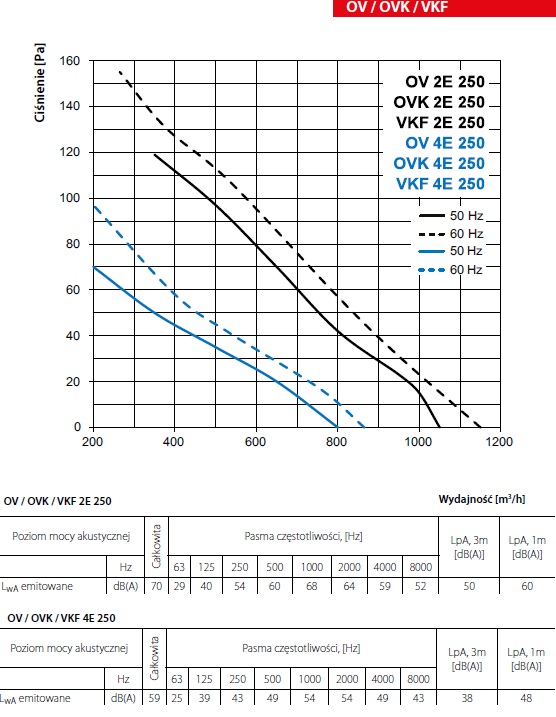

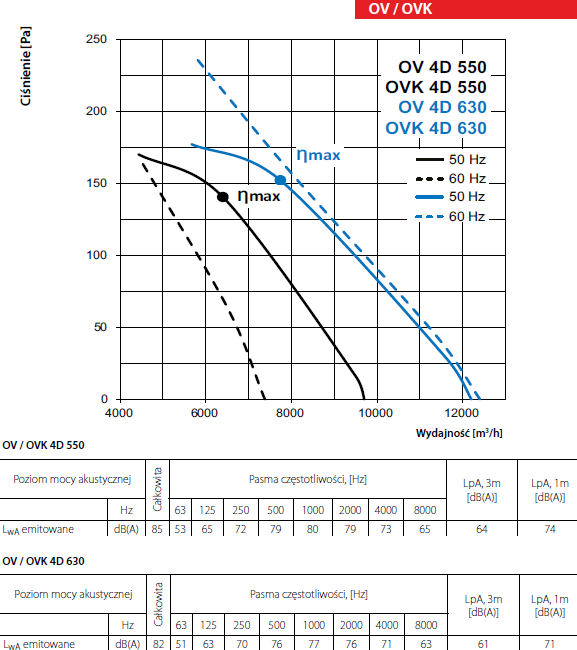

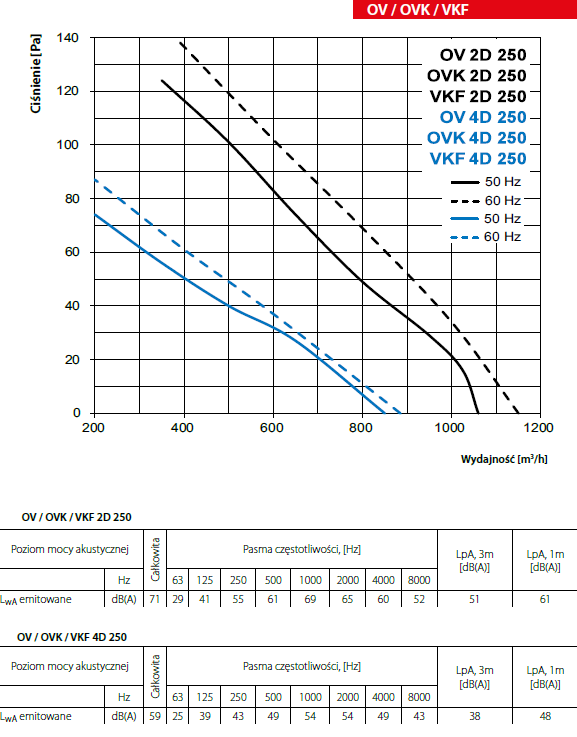

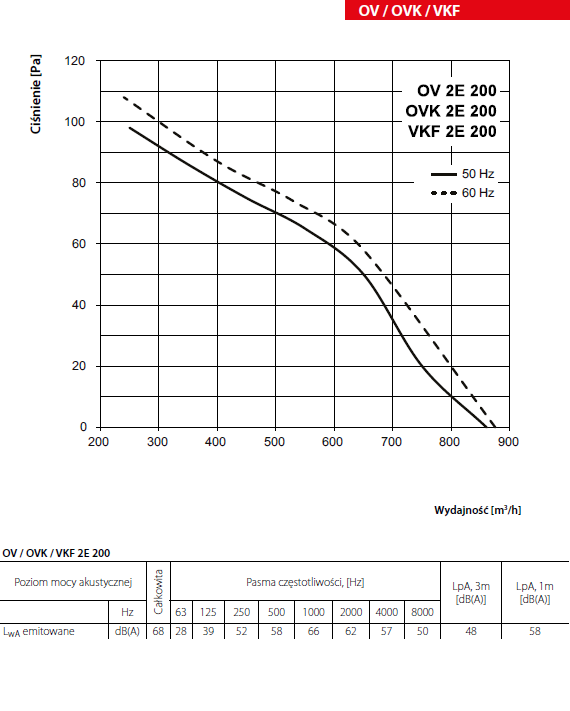

Charakterystyki

1 2
3 4
5 6
7 8
9 10
11 12

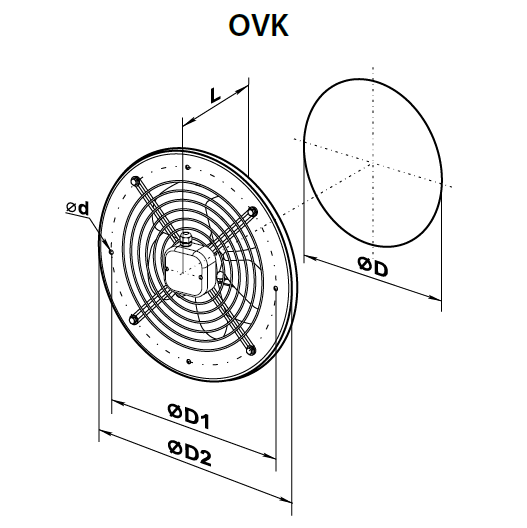

Wymiary

1



Typ Wymiary [mm] Waga [kg]
ØD ØD1 ØD2 Ød L
OVK 24 200 210 250 280 7 125 2,8
OVK 2E 250 / OVK 2D 250 260 295 340 7 135 3,8
OVK 4E 250 / OVK 4D 250 260 295 340 7 135 3,4
OVK 2E 300 317 380 397 9 145 5,9
OVK 2D 300 317 380 397 9 145 5,1
OVK 4E 300 317 380 397 9 145 5,0
OVK 4D 300 317 380 397 9 145 5,1
OVK 4E 350 / OVK 4D 350 374 442 460 9 165 7,5
OVK 4E 400 / OVK 4D 400 417 504 528 9 220 8,5
OVK 4E 450  /  OVK 4D 450 465 578 607 11 230 10,0
OVK 4E 500  /  OVK 4D 500 520 590 655 11 250 14,0
OVK 4E 550 / OVK 4D 550 570 645 710 11 260 16,5
OVK 4E 630 / OVK 4D 630 650 760 800 11 275 20,0
OVK 6E 630 650 760 800 11 275 20,0
