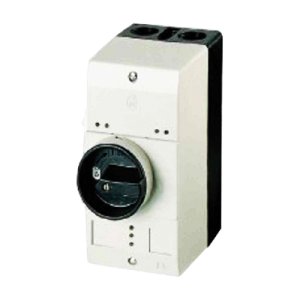

WS - Wyłącznik serwisowy.
Może służyć jako zabezpieczenia silnikowe wentylatorów przeciwwybuchowych. Posiadają atest na montaż w strefie zagrożonej wybuchem - oznaczenie Ex II (2) GD.
Specyfikacja |
Zastosowanie
Wyłączniki serwisowe przystosowane są do zamontowania w miejscu o dużym zanieczyszczeniu bez konieczności stosowania specjalistycznych szafek sterowniczych. Obudowy izolacyjna wykonana jest w stopniu ochrony IP 65, posiada gniazda do montażu dławików.
Wyłączniki przeznaczone są do ochrony odbiorników o prądzie znamionowym do 32 A. Posiadają wysoką zdolność wyłączania podniesioną do 150 kA. Wbudowany wyzwalacz zwarciowy z fabrycznie ustawionym prądem zadziałania oraz wyzwalacz przeciążeniowy z regulowaną nastawą zapewnia skuteczną i kompleksową ochronę zarówno odbiornika, jak i instalacji. Wyłączniki te posiadają także duży oraz łatwy w użyciu wyłącznik, którym pozwala na włączanie oraz wyłączanie np.. wentylatora. Wyłączniki mogą być stosowane do zabezpieczania silników jedno-fazowych oraz trzy-fazowych. Wyłączniki serwisowe WS zbudowany jest z odpowiednio dobranego wyłącznika silnikowego PKZMO oraz obudowy CI-K2-PKZMO-G.

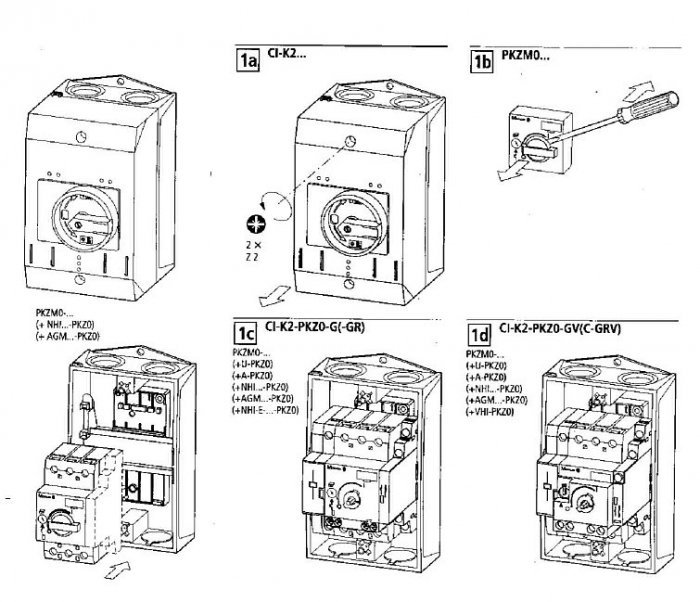

Budowa |
Dane techniczne |
| Zakres [A] |
|
|---|---|
| WS-0,16 | 0,1-0,16 |
| WS-0,25 | 0,16-0,25 |
| WS-0,4 | 0,25-0,4 |
| WS-0,63 | 0,4-0,63 |
| WS-1 | 0,63-1 |
| WS-1,6 | 1-1,6 |
| WS-2,5 | 1,6-2,5 |
| WS-4 | 2,5-4 |
| WS-6,3 | 4-6,3 |
| WS-10 | 6,3-10 |
| WS-12 | 8-12 |
| WS-16 | 10-16 |
| WS-20 | 16-20 |
| WS-25 | 20-25 |
| WS-32 | 25-32 |
