Wywietrzak cylindryczny WC1/WC2

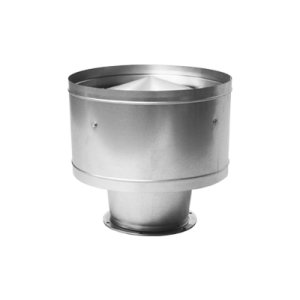

WC2 - Wywietrzak cylindryczny

Specyfikacja

Zastosowanie:

Wywietrzaki cylindryczne WC są to elementy, które przy pomocy odpowiednio ukształtowanych osłon stwarzają pod działaniem wiatru różnicę ciśnień powodującą wypływ powietrza z przewodów wentylacyjnych lub bezpośrednio z pomieszczeń. Wywietrzaki stosuje się w instalacjach wentylacyjnych z naturalnym wywiewem powierza.


Konstrukcja:

Wywietrzaki cylindryczne WC przystosowane są do montażu dachowego i łączenia z podstawami dachowymi PD-B o przekroju kołowym. Wywietrzaki WC składają się z daszka ochronnego, płaszcza cylindrycznego, kołnierza ochronnego, wsporników oraz kołnierzy stalowych.  Dla normalnego wykonania wywietrzaka przyjęto powłokę antykorozyjną odpowiadającą odporności na działanie bezpośrednie czynników atmosferycznych. Wywietrzaki WC produkowane są standardowo w zakresie średnic 100-1000 mm. Istnieje możliwość malowania na dowolny kolor według palety kolorów RAL.


Wersje wykonania:


Materiał:


Dobór:

Wielkość wywietrzaka dobiera się w zależności od ilości przepływu powietrza.


Sposób zamawiania:

W zamówieniu należy podać typ i wielkość wywietrzaka dachowego oraz materiał z jakiego ma być wykonana.


Przykłady oznaczania:

Wywietrzak cylindryczny typu A do przewodów o przekroju okrągłym o średnicy d=450 mm, ocynkowany w wykonaniu standardowym należy w dokumentacji projektowej oznaczać jako: - Wywietrzak dachowy WC-OC-450


Atesty i certyfikaty:

Wymiary

Wielkość
d [mm]		 Wymiary
d1
[mm]		 d2
[mm]		 h1
[mm]		 h
[mm]
0160 202 320 190 272
0200 252 400 240 340
0250 315 500 300 425
0315 397 630 380 535
0400 504 800 480 680
0450 567 900 540 765
0500 630 1000 600 850
0630 794 1260 760 1070
0700 882 1400 840 1190
0800 1008 1600 960 1360
0900 1134 1800 1080 1530
1000 1260 2000 1200 1700

Średnia wydajność powietrza w m3/h przy prędkości wiatru w m/sek w zależności od średnicy wywietrzaka

Wielkość
d [mm]		 1 2 3 4 5 6 7 8
0100 15 30 45 60 75 90 100 120
0200 60 120 180 230 300 350 400 470
0300 130 260 400 520 650 800 920 1050
0450 300 600 900 1200 1600 1800 2100 2400
0600 500 1000 1600 2100 2600 3100 3700 4200
0800 900 1800 2600 3700 4700 5600 6600 7500
1000 1500 3000 4000 6000 7500 9000 11500 11700
